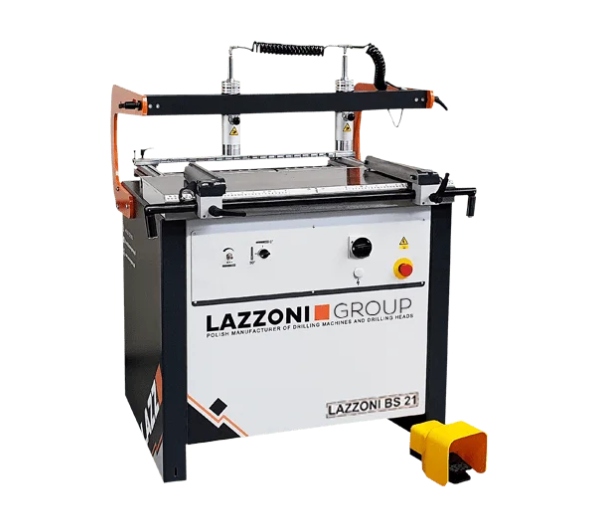

Багатошпиндельний свердлильний верстат LAZZONI BS 21

Це багатофункціональний і компактний багатошпиндельний свердлильний верстат. Він має пневматично регульовану головку та інтуїтивно зрозумілу панель керування, що дозволяє легко керувати пристроєм. Для забезпечення безпеки користувачів машини оснащені аварійним запобіжним вимикачем, який дозволяє в будь-який момент знерухомити машину.

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• Сталевий робочий стіл
• Алюмінієва головка з пневматичним регулюванням у діапазоні 0–90 градусів, з кроком в один градус
• Два запатентовані пневматичні затискачі
• Заміна свердла за допомогою швидких з'єднувачів
• Задня огорожа з максимальним радіусом дії 300 мм
• Дві бічні огорожі зі шкалою з урахуванням шпиндельної відстані, які можна переміщати по всій стільниці
• Дві алюмінієві лінійки довжиною 1500 мм (права і ліва) з двома стопорами
• Спіральна система - пристрій для швидкого регулювання глибини свердління
• Спеціальна конструкція для роботи зі свердлами великого діаметру (ϕ 35 мм або спеціальна головка для свердління свердління для чашкових петель одним ударом).
• Фіксований упор на відстані 37 мм від петель
• Компенсація глибини свердління 10 мм
• Великий вибір додаткові допоміжні аксесуари< /li>

СВЕРДИЛЬНА ГОЛОВКА

Свердлильний верстат оснащений головкою з 21 шпинделя з постійним інтервалом 32 мм (між шпинделями). Свердла кріпляться за допомогою швидкоз’ємних з’єднань.

Головку можна нахиляти в діапазоні 0–90 градусів, регулюючи з кроком 1 градус.

СТАБІЛЬНІСТЬ МАТЕРІАЛУ

Lazzoni BS 21 має два затискачі, які запобігають переміщенню матеріалу під час свердління. Крім того, це дозволяє обробляти два елементи одночасно.

СПІРАЛЬНА СИСТЕМА

Це спеціальна система, яка полегшує регулювання глибини свердління. Циферблат містить готові параметри глибини, призначені для заданої довжини свердла.

ЗАСТОСУВАННЯ

Свердло Lazzoni Bs можна використовувати у процесі виробництва, наприклад, меблів на замовлення (можна також використовувати для свердління меблевих корпусів, ящиків, полиць). як свердління для дюбелів, ексцентриків або чашкових петель.), послуги, а також може використовуватися для зняття навантаження на обробні центри шляхом перенесення простого свердління.

ЕФЕКТИВНІСТЬ

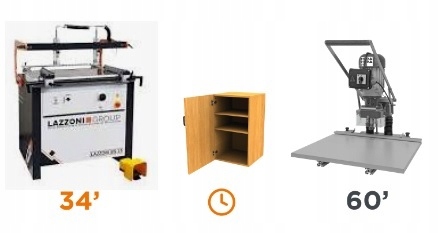

Порівняно зі звичайними настільними дрилями час виробництва з Lazzoni BS 21 скорочується вдвічі.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Розміри столу: 885 x 349,5 мм

Максимальна довжина панелі: 3000 мм p>

Максимальна ширина панелі: 825 мм

Максимальна товщина панелі: 50 мм

Висота стільниця: 860 мм

Загальна потужність: 1,5 кВт

Кількість свердлильних агрегатів: 1

Швидкість шпинделя: 2800 об./хв.

Кількість пневматичних затискачів: 2 шт.

Діапазон висоти тиск над стільницею: 8 – 65 мм (опціонально 130 мм)

Розміри: 1000 x 1015 x 1270 мм

Вага : 275 кг

ІНФОРМАЦІЯ ПРО ГОЛОВКУ:

Кількість веретен: 21 шт.

Відстань між шпинделями: 32 мм

Відстань між першим і останнім шпинделем: 640 мм

Можливість нахилу блоку 0-90°: Так

Спосіб кріплення свердла: Швидкі з'єднання

Свердло має можливість використовувати багато аксесуарів для полегшення роботи, наприклад:

• Додаткові швидкі з’єднувачі
• Обмежувач лінійки< /li>
• Додатковий пневматичний тиск
• Упор для довгих елементів
• Свердлильні пристрої для рам 45 і 90 градусів
• Спеціальна свердлильна головка для чашкових петель
• li>
• Поточна свердлильна опора

та багато інших.

Усі аксесуари можна знайти в нашому інтернет-магазині в розділі деталей машин > Lazzoni BS.
