Димохідна система RAUCH 9 м димохід fi 200+1 вентиляційна ІЗОЛЬОВАНА система

Система: димохідна система RAUCH UNIWERSAL

Висота [м]: 9,00

Діаметр [мм] : 200

Вентиляція [шт.]: 1

Довжина [см]: 50

Ширина [см]: 36

СИСТЕМА RAUCH UNIWERSAL

RAUCH UNIWERSAL — це сучасна, повністю ізольована димохідна система, призначена для відводу сухих і вологих вихлопних газів. Він ідеально працює з традиційними та сучасними нагрівальними приладами в діапазоні 60 - 600°C, де температура вихлопних газів мінімізована. До таких пристроїв відносяться котли на твердому і рідкому паливі з відкритою камерою згоряння, вугіллі, еко-гороху, брикетах, пелетах, пилу, дровах. Також присвячені традиційні каміни та каміни з водяною сорочкою >Для газових конденсаційних котлів Система RAUCH TURBO KERAMIK або RAUCH TURBO STAL призначена для використання із закритою камерою згоряння.

Використання гідрофобізованої вати по всьому колу та висоті керамічної вставки спричиняє для швидкого створення відповідної тяги в димоході та запобігання явища конденсації (конденсації вихлопних газів у димоході).

Система RAUCH UNIWERSAL може бути встановлена ​​як зовні, так і всередині будівлі. У системі використовуються найякісніші термостійкі німецькі керамічні вставки, що відповідають вимогам EN 1457-1, EN 1457- 2 стандарти, які забезпечують можливість викиду вихлопних газів до 600°C (клас T600), вони стійкі до вогню сажі до 1000°C. Кожен елемент маркується стандартом A1N1.

Стійкість до конденсату(D3) та стирання (≤ 0,03 кг/м³ ), міцність на стиск (≥ 10MN/m² )і виключно гладка внутрішня поверхня забезпечують належну тягу протягом усього періоду використання та зменшують можливість накопичення сажі на стінках димоходу.

Оригінал !! Димохідна система RAUCH UNIWERSAL має європейський сертифікат CE на всю систему відповідно до EN 13063-1, EN 13063-2, EN Стандарт 13063-3.

Кожух димоходу виготовлений з керамзитобетонних блоків, виготовлених за стандартом EN: 12446. Мають систему каналів для вентиляції керамічної вставки та ізоляційної вати в димоході. Використовуючи систему отворів у блоках, можна додати армування димоходу над дахом!!!

Висота кожного блоку 33 см. і така ж, як і висота керамічної труби, що будується: використовується 1 метр димоходу, 3 штуки, з’єднані цементно-вапняним розчином, без необхідності використання високих швів, як у випадку з блоками висотою 24 см, які. Перевага блоків висотою 33 см полягає в тому, що всі блоки відповідають стандарту EN12446.

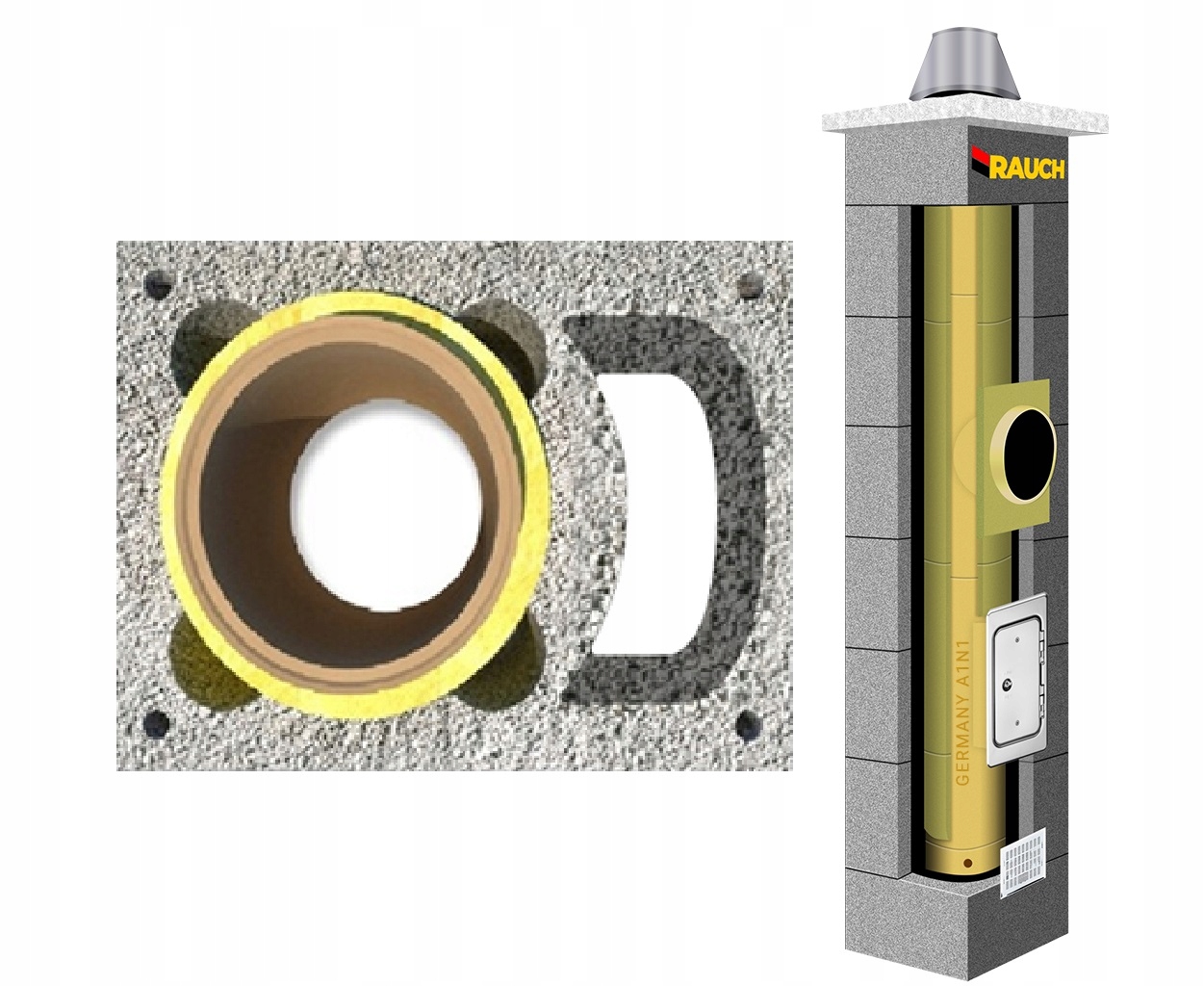

Димохід RAUCH UNIWERSAL має всі необхідні елементи. , які детально описано на схемі

(1) КОЛПАК ДИМОХОДУ, КОНУС (ДИФУЗОР) з кислотостійкої сталі, хромонікельований. Головною перевагою цього елемента є захист ізоляційної вати від погодних умов і естетичне завершення димоходу.

(2) БЛОКИ БЕТОННІ LECA відрізняються високою довговічністю, вогне- та морозостійкістю. Кожен блок має систему каналів для вентиляції керамічної вставки та вати в димоході, а також отвори для додаткового посилення, якщо це рекомендовано через висоту над дахом. Для цього можна використовувати ребристі стрижні з максимальним діаметром 12 мм або різьбові кручені стрижні 8 мм, а потім залити тонким бетоном. Висота кожного блоку становить 33 см і дорівнює висоті керамічної труби Для спорудження 1 метра димоходу використовуються 3 частини, з’єднані цементно-вапняним розчином без необхідності використання вис. шви, як і у випадку з блоками висотою 24 см, що полегшує кладку і монтаж блоків висотою 33 см. Усі блоки відповідають стандарту EN12446

Керамічні елементи одного з найбільших німецьких виробників відповідають вимогам стандартів EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3) і забезпечують можливість відводу вихлопних газів. при температурах від 60 до 600° С стійкі до вогню сажі. Висока стійкість до стирання (≤ 0,03 кг/м³), міцність на стиск (≥ 10 МН/м²) і винятково гладка внутрішня поверхня забезпечують належну тягу протягом усього терміну експлуатації та знижують можливість накопичення сажі на стінках димоходу. Керамічні вставки виготовлені з пресованої під тиском шамотної кераміки, обпаленої при температурі 1200 °C, що надає їм винятково гладку, невбираючу поверхню.

Система включає посилену (7) БЕТОННУ ПЛИТУ, яка забезпечує вільний рух кераміки під час роботи. Він захищає димохід від погодних умов, включаючи вентиляційні канали, залежно від конфігурації димоходу.

(8) ШЕРСТЯНАІЗОЛЯЦІЯ відповідає стандарту EN 14303:2009+A1:2013, не абсорбує завдяки просоченню мінеральним маслом, вогнестійка.

Відбувається у вигляді мата, армованого скловатою, завданням якого є ізоляція та стабілізація керамічної вставки в блоці.

Його використання прискорює нагрівання, покращує тягу димоходу. і зменшує кількість конденсату, що виділяється з вихлопних газів.

(10) ПЕРЕДНЯ ПАНЕЛЬ – виготовлена ​​з негорючої гідрофобізованої мінеральної вати. Його завдання - усунути напруги, які можуть виникнути в процесі експлуатації димоходу. Він також герметизує отвір у блоках димоходу, де котел під’єднується до димоходу.

(9) КЛЕЙ, який використовує виробник вищезгаданої кераміки, гарантує міцне термо- та кислотостійке з’єднання.

Високоякісна ватна ізоляція (12) ДВЕРЦІ ДЛЯ ДИМОХОДУ від німецького виробника гарантує безпеку та герметичність димоходу.

(13) РЕШІТКА КИСЛОТОСТІЙКА ПРИТОЧНО-ВИТЯЖНА
