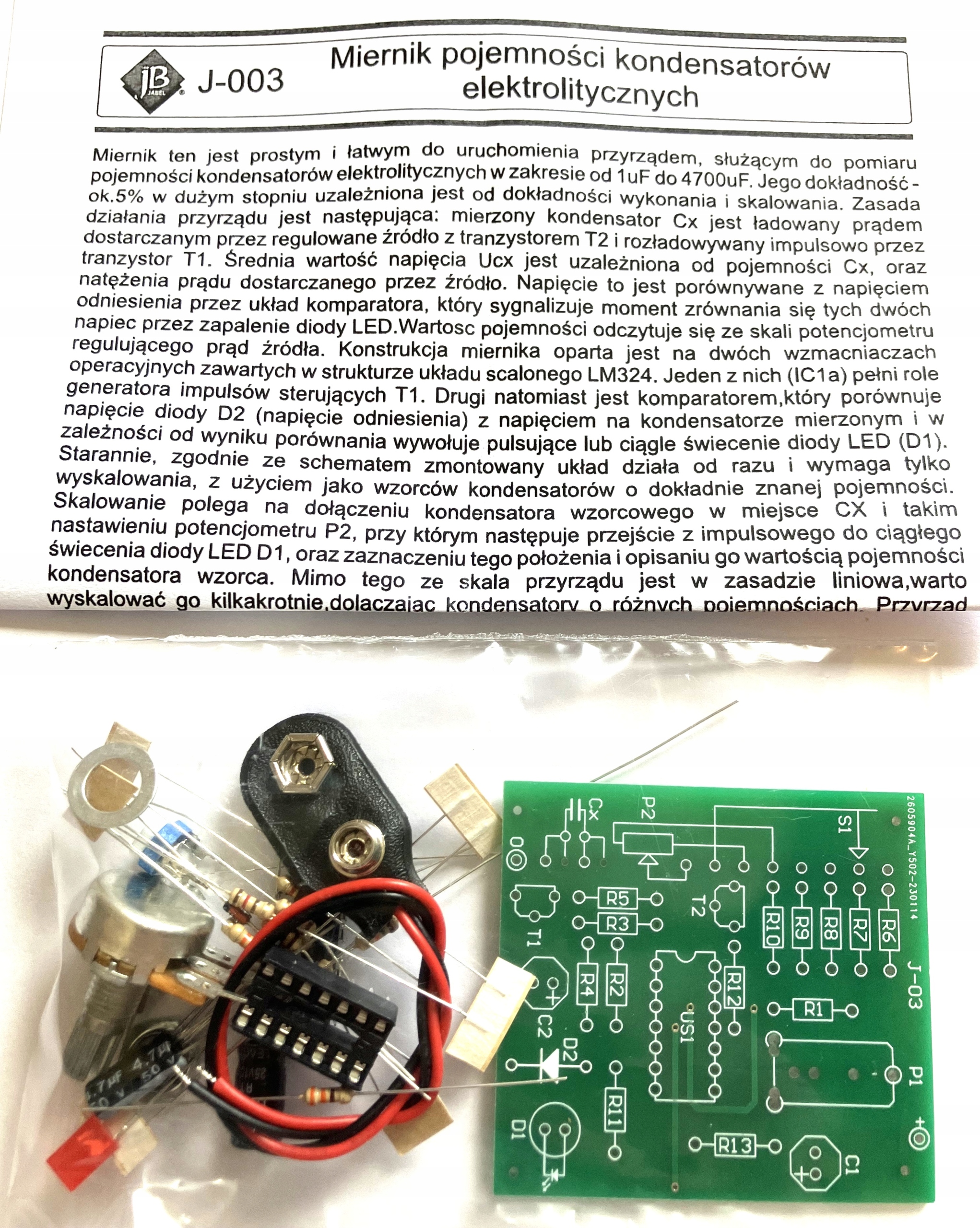

Вимірювач ємності

електролітичні конденсатори

для самостійного складання, пайки.

Простий монтаж.

Час складання 90 хвилин .

Проста схема, побудована з використанням операційних підсилювачів, що дозволяє визначити ємність вимірюваного конденсатора з точністю приблизно 5%.

Зчитування здійснюється за шкалою на осі потенціометра. Діапазон виміряних ємностей становить 1...4700^uF.

Живлення: батарея 9В

Розміри друкованої плати: 55 x 50 мм.

.

Акумулятори можна придбати на моїх аукціонах.

Значення ємності зчитується зі шкали потенціометра

регулювання струму джерела. В основі конструкції лічильника лежать два операційних підсилювача, що входять до складу мікросхеми LM324. Один з них (IC1a) служить генератором керуючих імпульсів Т1. Другий — компаратор, який порівнює напругу діода D2 (еталонну напругу) з напругою на виміряному конденсаторі та, залежно від результату порівняння, змушує світлодіод (D1) блимати або світитися.

Обережно, згідно зі схемою, зібрана система працює відразу і вимагає лише масштабування, використовуючи в якості стандартів конденсатори точно відомої ємності.

Набори

найвищої якості, розроблені

і виготовлені

в Польщі.

Інструкція:

Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами, їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, в залежності від компонування спочатку збираємо найдрібніші елементи.
