ЕКГ -моніторинг серцевих скорочень, модуль AD8232
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 100
Заказывая «Мониторинг сердечного ритма ЭКГ, модуль AD8232», вы можете быть уверены, что данное изделие из каталога «Пульсометры» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

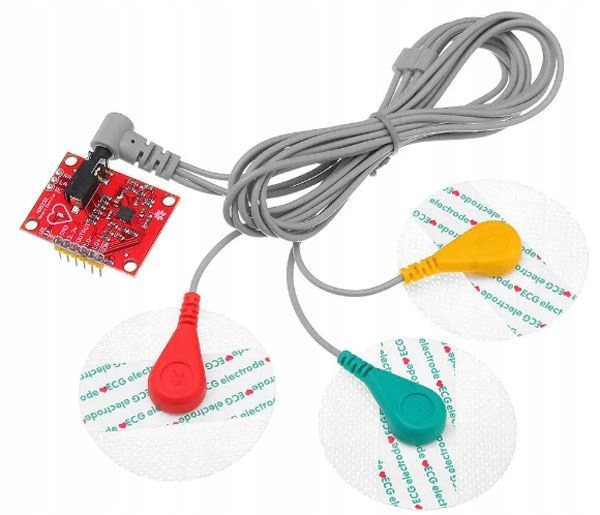

Модуль із зондом для вимірювання електричної реакції серця на частоту пульсу. Схема AD8232 призначена для вимірювання ЕКГ та інших біопотенціалів. Модуль використовується, наприклад, для моніторингу фітнесу та спорту і не становить загрози для здоров'я людини. Електроди лише виявляються й не мають електричного потенціалу.
Щоб успішно підключити модуль до датчика AD8232 і плати Arduino, потрібно підключити загалом 5 з’єднувальних контактів. Ми підключаємо GND до землі Arduino, 3,3 В до 3,3 В Arduino, OUTPUT до контакту A0, LO- до контакту D11 і LO+ до контакту D10. Виводи даних LO- і LO+ також можна підключити до інших вільних контактів. Потім ми можемо підключити контакт аналогового ВИХІДУ до іншого вільного аналогового контакту. Але з кожною з цих змін необхідно зробити цю опцію також на початку програми. Останній контакт SDN не використовується в цьому прикладі, але використовується для переведення всього модуля в режим сну, що можна реалізувати, підключивши цей контакт до землі.
Документація: https://www. hadex . cz/spec/m544.pdf
