Кінцевий мультисвіч 5/24 MS-0524E + живлення
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 35
Приобретая «Кінцевий мультисвіч 5/24 MS-0524E + живлення», вы можете быть уверены, что данное изделие из каталога «Multiswitche» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Термінальний мультисвіч 5/24 Spacetronik E-Series MS-0524E
Мультисвіч призначений для розширення внутрішньої антенної установки систем супутникового телебачення DVB-S2 і ефірного DVB-T/T2. Пристрій забезпечує розподіл супутниково-ефірного сигналу та підключення до 24 абонентських розеток RTV-SAT, супутникових тюнерів, DVB-T тюнерів тощо.
До чого підключати мультисвіч E-Series?
Мультиперемикач автоматично розпізнає тип сигналу, який буде передано на тюнери. Установка повинна передбачати підключення мультисвіча до супутникової антени діаметром не менше 0,8 м або антени ефірного телебачення. Супутниковий і ефірний сигнали, що надходять від мультисвіча, розділяються за допомогою кінцевих абонентських розеток. Мультисвіч живиться від зовнішнього джерела живлення, що усуває явище підвищеної робочої температури, яка є частою причиною пошкодження пристрою
Де встановити мультисвіч Spacetronik?
Під час встановлення пристрою враховуйте наявні умови монтажу щодо електроживлення:
- розташування подалі від впливу погодних умов
- захист від доступу неавторизованих осіб
- належна вентиляція
Схема встановлення

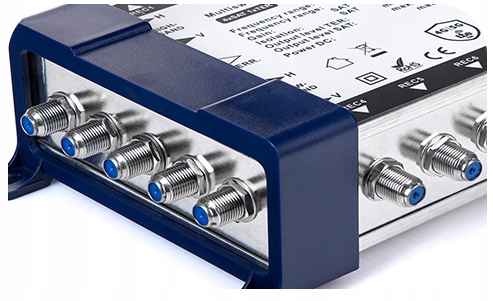

Встановлення мультисвіча Eco версії Spacetronik дуже просте. На лівій стороні мультисвіча ми знаходимо 4 входи супутникового сигналу та 1 вхід Terriestal. З правого боку є вхідний порт живлення. Решта елементів - виходи підсумованого сигналу - SAT + DVB-T/T2
Що можна підключити до мультисвіча?
- один вхід сигналу від перетворювача SAT Quattro
- один вхід ефірного сигналу DVB-T/T2
- 24 комбінованих виходи сигналу SAT+DVB-T/T2
УВАГА! Попередній перегляд фото
Технічні характеристики мультисвіча 5/24
Кількість входів: 4 SAT, 1 TER
Кількість виходів: 24
З'єднувачі: F гніздо
Діапазон частот SAT: 950-2150 МГц
Діапазон частот TER: 47-694 МГц
Посилення SAT: від 0 до 5 дБ
Посилення TER : від 2 до 6 дБ
Ізоляція від TER до SAT: 30 дБ
Ізоляція від SAT до TER: 28 дБ
Ізоляція від поляризації H/V: 25 дБ
Вихідна ізоляція - вихід TER: 22 дБ
Ізоляція вихід - вихід SAT: 35 дБ
Втрата відбиття SAT на вході: 10 дБ
Втрата відбиття SAT на виході: 7 дБ
Втрати на відбиття TER на вході: 10 дБ
Втрати на відбиття на виході TER: 8 дБ
Вихідний рівень SAT (IMD3 - 35 дБ): 100 дБмкВ
TER вихідний рівень (IMD3) - 60 дБ): 83 дБмкВ
Вхідний/вихідний опір: 75 Ом
Живлення: макс. 18 В
