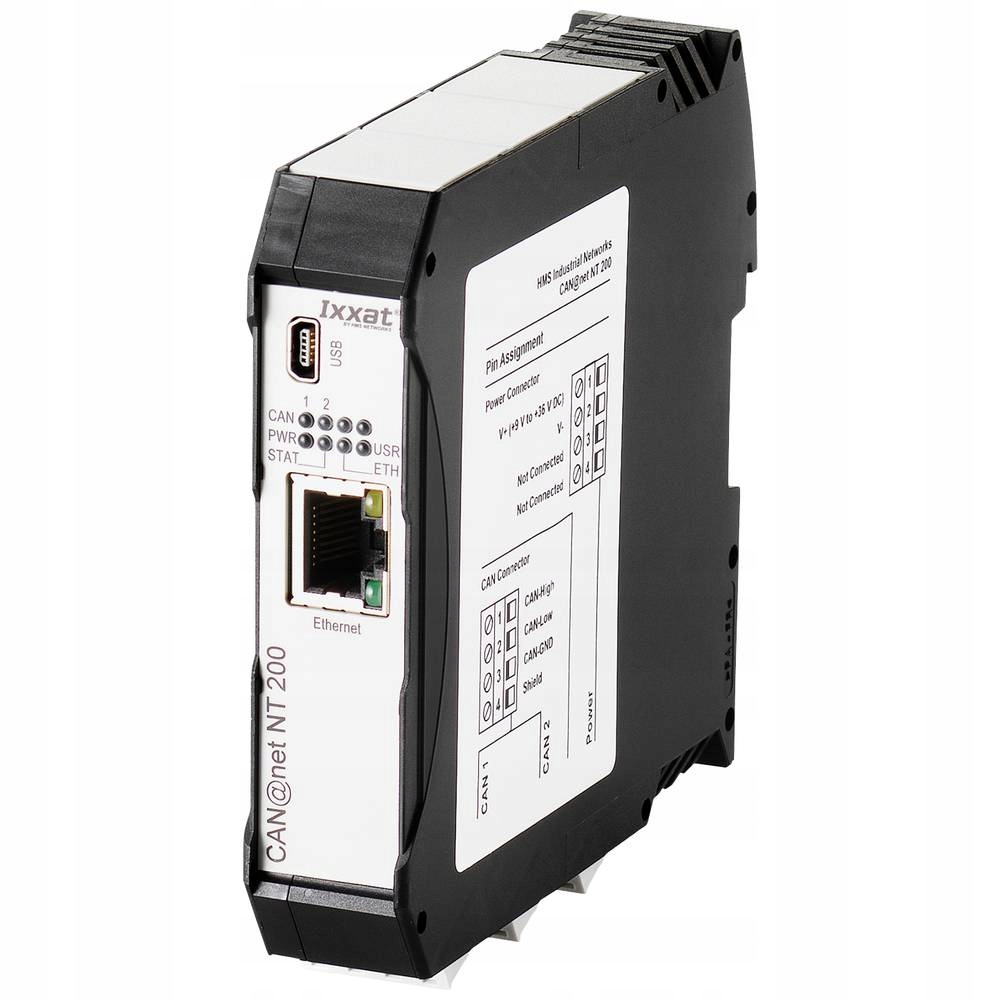

CAN конвертер Ixxat 1.01.0332.20000 Ethernet, RJ-45, USB 24 V/DC

Виробник: Ixxat / Номер продукту: 1616322 / Вага продукту: / EAN: 4053199511822

CAN@net NT пропонується як CAN@net NT 200 з двома класичними CAN-каналами, пристрої мають три режими працюють і можуть використовуватися як інтерфейс ПК, так і як міст і шлюз. Функції та характеристики Просте підключення пристроїв і систем CAN. Містове з’єднання на великій відстані та простий доступ до системи через Ethernet. Економія завдяки простішому з’єднанню кабелів. До двох незалежних каналів CAN. Потужний фільтр, трансляція ідентифікаторів, функція відображення даних і мультиплексування. Інструмент конфігурації Windows для простого налаштування пристрою через USB. або Ethernet Надійне використання в суворих умовах Принцип роботи Інтерфейс Ethernet CAN/CAN FD У режимі шлюзу різні операційні системи (наприклад, Windows, Linux, VxWorks або QNX) і вбудовані системи можуть отримати доступ до мережі CAN@net NT. Це робиться за допомогою стандартного сокета TCP/IP і простого протоколу ASCII. Шина CAN@net II/Generic, завдяки своїй роботі як шлюз CAN-Ethernet, забезпечує простий і гнучкий доступ до систем CAN через локальну мережу або через Інтернет. Інтерфейс ПК Завдяки драйверу VCI для Windows, що входить до комплекту, CAN@net NT можна використовувати, як і всі інтерфейсні карти I-CAN CAN-PC. Таким чином, із CAN@net NT, усі інструменти IXXAT на основі VCI, такі як, наприклад, canAnalyser, а також спеціальні програми, створені на основі драйвера VCI. Контролер VCI CAN забезпечує одночасний зв’язок із до 128 CAN@net NT. Міст CAN-Ethernet-CAN За допомогою двох CAN@net NT 200 ви можете реалізувати міст CAN-Ethernet-CAN-Bridge, який з’єднує до 2 незалежних каналів CAN на пристрій. Міст дозволяє обмінюватися повідомленнями CAN між системами CAN через TCP/IP на великих відстанях - використовуючи існуючу інфраструктуру Ethernet. Сегментація систем CAN також підвищує надійність і надійність всієї системи. Використовуючи таблиці відображення, ви можете легко і дуже гнучко налаштувати обмін повідомленнями між усіма каналами. До повідомлень CAN можна застосовувати фільтри та правила перетворення. Це зменшує навантаження на шину в кожній мережі, оскільки передаються лише ті повідомлення, які цікавлять іншу мережу. Конфігурація та оновлення мікропрограми. Конфігурація нового CAN@net NT і завантаження мікропрограми виконуються за допомогою інтуїтивно зрозумілого інструменту конфігурації Windows - через USB або Ethernet. За допомогою цього інструменту налаштування фільтрації, відображення, мультиплексора або правил трансляції можна виконати дуже легко, без будь-яких знань програмування.

Технічні дані:

• Додаткові технічні дані: трансивер CAN Texas Instruments SN65HVD25 1P
• Максимальна кількість вузлів шини: 120
• Термінатор шини CAN: немає
• Швидкість передачі даних CAN, стандарт CAN: від 5 до 1000 кбод
• Гальванічна розв’язка 1 кВ протягом 1 с.
• Сертифікати CE, FCC
• Корпус: поліамідний корпус для монтажу на DIN-рейку
• Рівень захисту IP20.
• Розміри приблизно 114,5 x 99 x 22,5 мм
• Вага приблизно 150 г.
• Інтерфейс Advantech: Ethernet, RJ-45, USB
• Максимальна робоча температура: + 85 °C
• Мінімальна робоча температура: - 40 °C
• Робоча напруга: 24 В/DC
• Без пластику упаковка: так
• Споживаний струм: 110 мА

Комплект поставки:

• CAN @net NT 200
• Посібник користувача
• Компакт-диск із інструментами для налаштування шлюзу CAN
• Драйвер CAN VCI для Windows
• Кабель MiniUSB< /li >
