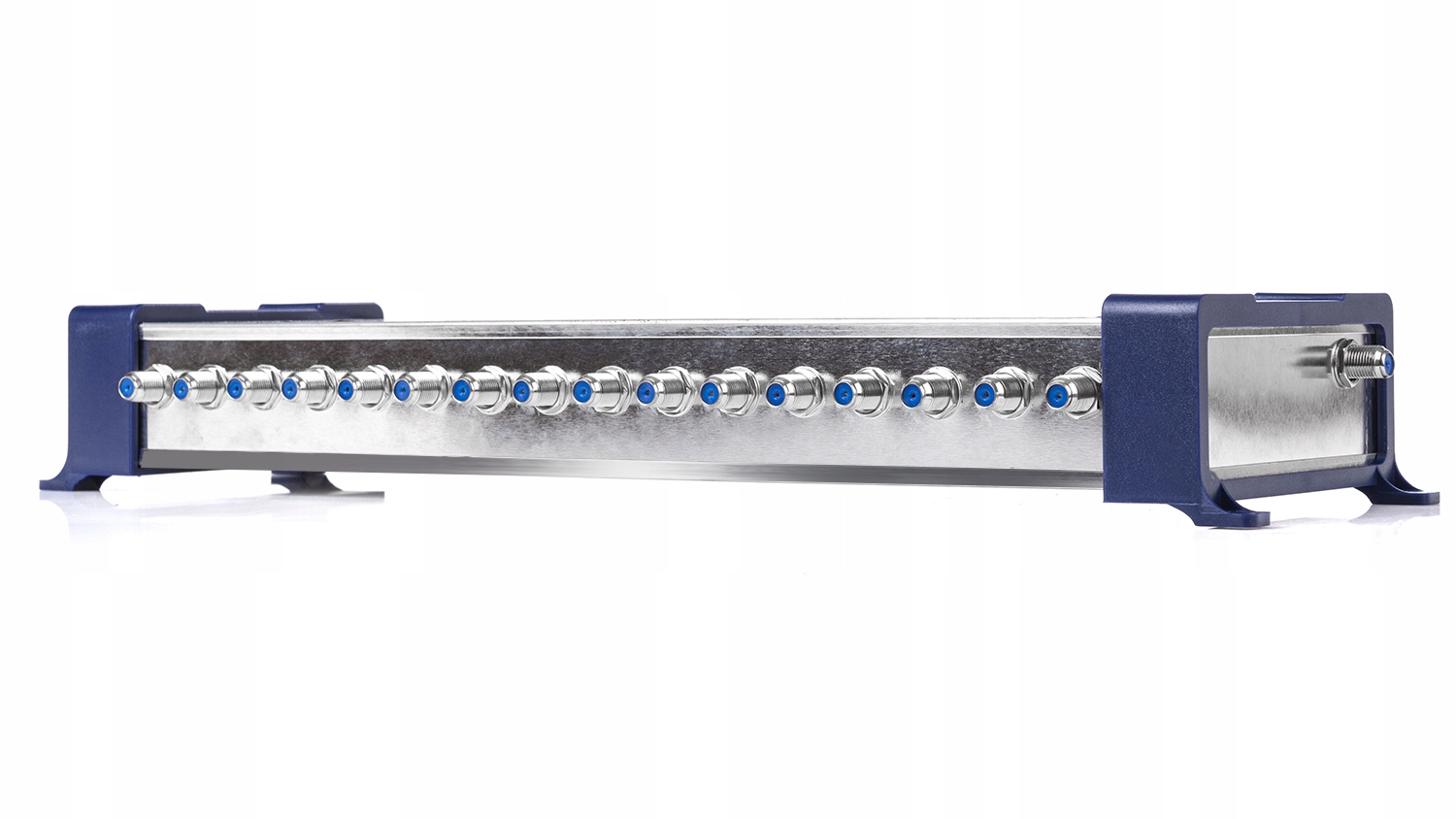

MultiSwitch 9/32 Spacetronik E-серіал MS-0932E
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 23
Приобретая «Мультипереключатель 9/32 Spacetronik E-Series MS-0932E», вы можете быть уверены, что данный товар из каталога «Multiswitche» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
MultiSwitch 9/32 Spacetronik електронної серії MS-0932E
spacetronik
кінець мультисвіта 9/32 Spacetronik Електронна серія MS-0932E
multiSwitch призначений для розширення внутрішньої антенної установки системи Супутникове телебачення DVB-S2 та DVB-T/T2 наземне телебачення. Пристрій дозволяє Розподіл супутнико-стислого сигналу та підключення до 32-го Розетки абонентів RTV-SAT, супутникові тюнери, DVB-T Tuners тощо ...
До чого слід підключити мультисвіток електронної серії?
multiSwitch автоматично розпізнає, який тип сигналу він буде передається тюнерам. Установка повинна включати з'єднання мультисвіток до супутникового блюдо з діаметром не менше 0,8 м або антени наземного телебачення. Розділення супутникових та наземних сигналів Виходячи з мультисвіту, здійснюється за допомогою кінцевих абонентів. MultiSwitch працює від зовнішнього джерела живлення, завдяки якому усувається явище підвищеної робочої температури Поширена причина пошкодження пристрою
Де встановити Spacetronik MultiSwitch?
При встановленні пристрою існуючі умови повинні бути враховані Інструкції з встановлення живлення:
- розташування далеко від впливу погодні умови
- Захист від доступу людей сторонні
- адекватна вентиляція
Інсталяційна діаграма
Встановлення Eco -версії Spacetronik MultiSwitch дуже проста. Після На лівій стороні мультисвіту ми можемо знайти 8 входів супутникового сигналу та 1 Жахливий вхід. Праворуч знаходиться вхідна розетка живлення. Решта елементів - це підсумовані виходи сигналу - SAT + DVB -T/T2
Що можна підключити до мультисвіту?
- Два входи сигналу з перетворювача Quattro SAT
- один вхід сигналу наземний DVB-T/T2
- 32 підсумовані виходи сигналу SAT+DVB-T/T2

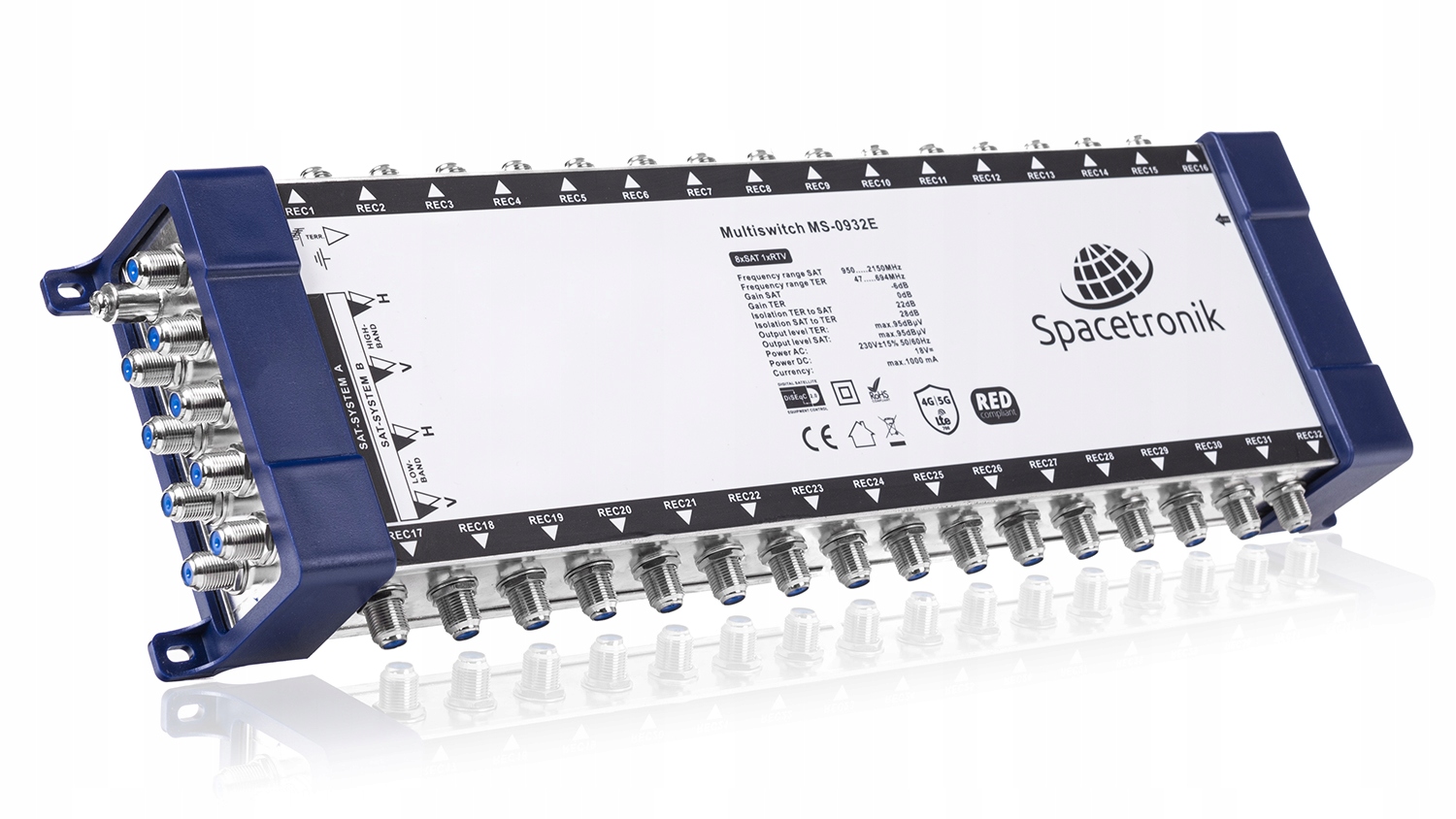

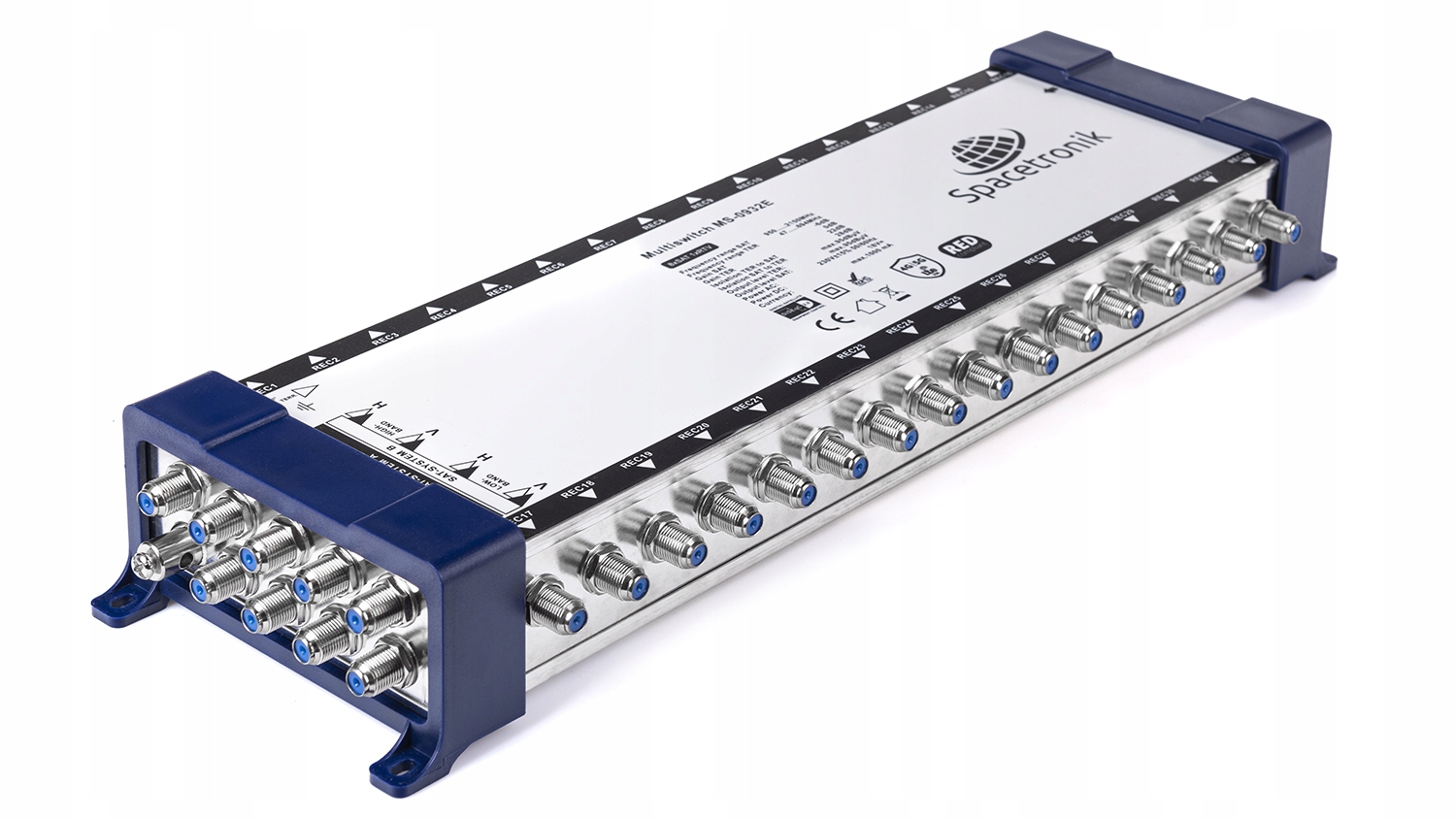

Увага! Ілюстративна фотографія
Специфікація Технічні дані MultiSwitch 9/32
число Записи: 8 сб, 1 тер
число Вихід: 32
роз'єми: F Жіноча
діапазон Частота сб: 950-2150 МГц
діапазон Тер Частота: 47-694 МГц
прибуток Сб: -3 до 6db
прибуток Ter: -7 до 2db
ізоляція Ter to sat: 30db
ізоляція Сб до тер: 28db
ізоляція Розділення поляризації H/V: 25DB
ізоляція Out - ter: 22db
ізоляція Out - SAT: 30DB
Ослаблення Сб відображене вхід: 10 дБ
Ослаблення Вихід відбиття сб: 7db
Ослаблення Відображення введення TE: 11db
Ослаблення Відображення виводу TE: 8db
рівень Вихідний сб (IMD3 - 35 дБ): 100 дБ мкв
рівень Вихід TER (IMD3 - 60 дБ): 83 дб/р>
імпеданс Входи/виходи: 75OHM
живлення: Макс. 18В
- Вага: 0,80
MultiSwitch Spacetronik e серія MS-0932E використовується для розповсюдження сигналів з двох супутників та наземного телебачення до 32 одержувачів. Блок живлення включено
