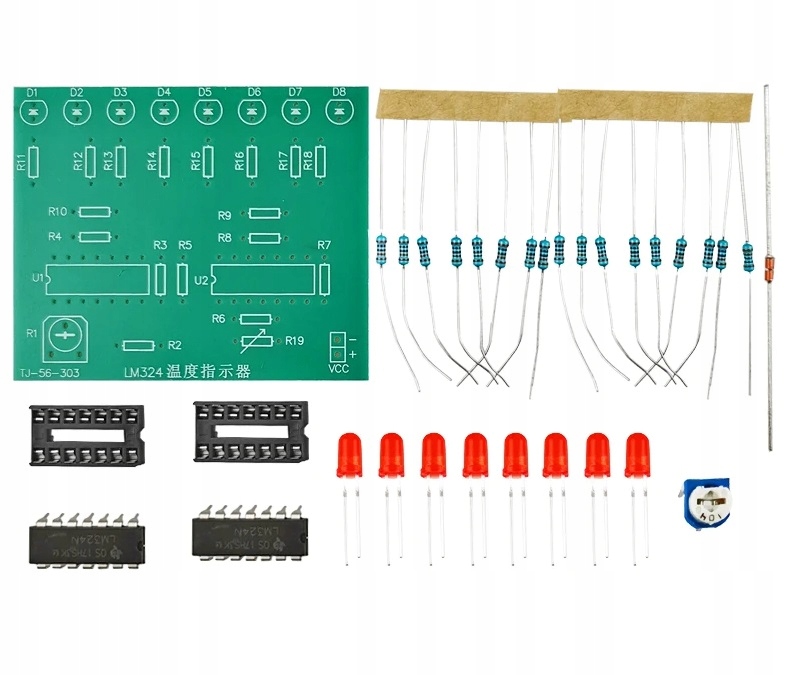

Набір для навчання роботі термістора з індикатором температури
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 14
Приобретая «Комплект для пайки индикатора температуры, обучение работе термистора», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Індикатор температури
робота термістора
для самостійного складання, пайки
Простий монтаж.
Час складання 60 хвилин.
Ця схема показує роботу термістора, чим вища температура, тим більше світлодіодів світиться, діапазон відображення температури можна встановити за допомогою регульованого резистора.
Розмір друкованої плати: 62 x 50 мм
Живлення: 5 В
Ця схема в основному складається з двох інтегрованих операційних підсилювачів LM324. Один LM324містить чотири однакових операційних підсилювача. Схема використовує два LM324 для створення 8-ступінчастого компаратора напруги. Кожен операційний підсилювач підключається до компаратора напруги. На зворотній вхідній клемі компаратора використовується послідовний резистивний дільник напруги.
Напруга під’єднується до зворотної вхідної клеми компаратора напруги крок за кроком від низького до високого. Термістор - це терморезистор з негативним температурним коефіцієнтом. Чим вища температура, тим менший опір. Термістор з’єднаний послідовно з резистором постійного опору, а його послідовна часткова напруга під’єднана до того самого напрямку вхідної клеми компаратора напруги. Коли температура підвищується, значення опору термістора зменшується, а послідовна напруга на термісторі зростає. Коли напруга перевищує напругу на першій зворотній вхідній клемі, компаратор напруги генерує високий рівень і загоряється відповідний світлодіод. Чим вища температура, тим більше компараторів напруги видають високий рівень і тим більше світлодіодів світяться, щоб вказати температуру. Ми можемо регулювати діапазон індикації температури за допомогою регульованого резистора R1.
Інструкція:
Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати смугове маркування; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, залежно від компонування спочатку збираємо найдрібніші елементи.
