LAN ATTE TRANSMISSION SET ETH10-2wire-SET 10Mbps PoE НА 2 ПРОВОДАХ

Код: 16028746649
Як замовити
5471 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 1

Просматривая «LAN ATTE TRANSMISSION SET ETH10-2wire-SET 10Mbps PoE НА 2 ПРОВОДАХ», вы можете быть уверены, что данный товар из каталога «Трансивер и преобразователи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

LAN ATTE TRANSMISSION KIT ETH10-2wire-SET 10Mbps + PoE ON ​​​​2 WIRES

Набір включає:

  • ATTE ETH10 - модуль 2wire-RX – 1 шт.;
  • Модуль ATTE ETH10-2wire-TX – 1 шт.;
  • інструкція

ATTE ETH10-2wire-SET - це розширений набір активних перетворювачів, які дозволяють передавати дані з мережі Ethernet і PoE, використовуючи лише 2 дроти, наприклад одну пару вита пара UTP. Це ідеальне рішення для встановлення IP-камер PoE або інших мережевих пристроїв у місцях, де заміна існуючого кабелю неможлива або нерентабельна.

ETH10-2wire-SET — це інноваційне рішення, яке полегшує встановлення та розширення Мережа Ethernet і джерело живлення PoE навіть у найскладніших умовах. Завдяки своїй універсальності та міцній конструкції цей комплект є чудовим вибором для професійних установок мережі та моніторингу.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ:

  • Передача через 2 дроти: пристрій забезпечує двонаправлений мережевий зв’язок і живлення за допомогою 2 дротів, які практичний у місцях з обмеженим доступом до нових кабелів.
  • Живлення від будь-якого комутатора PoE: Модуль ETH10-2wire-TX живиться через порт RJ45, а потім передає живлення та мережевий сигнал через 2 дроти для модуля ETH10-2wire-RX.
  • Максимальна довжина кабелю: пристрої забезпечують передачу на відстань до 1000 метрів за допомогою однієї пари UTP Кабель cat.5e, що значно розширює сферу застосування.
  • Додаткове джерело живлення: пристрої можна додатково живити через гвинтові роз'єми POWER, що забезпечує додаткову гнучкість встановлення.
  • Сумісність з камерами PoE:
  • Сумісність камери PoE:
  • b> камеру або інший пристрій PoE можна підключити до RJ45 порт модуля ETH10-2wire-RX наприкінці лінії, що забезпечує повну мережеву функціональність.
  • PoE Power Off: під час підключення приймача без підтримки PoE до порту RJ45 модуля ETH10-2wire-RX необхідно вимкнути живлення PoE, встановивши відповідну перемичку, яка захищає пристрої від пошкодження.
  • Полікарбонатний корпус: міцний корпус забезпечує електроізоляцію та мінімальні розміри пристрою, що дозволяє легко встановлювати його в різних місцях.

✅  ВИКОРИСТАННЯ:

  • Встановлення IP-камер PoE: ідеально підходить для встановлення камер у місцях, де заміна кабелю складна або неможлива.
  • Системи моніторингу: забезпечує стабільну передачу даних і живлення в системах моніторингу навіть на великих відстанях.
  • Ethernet Extension: Дозволяє розширення Ethernet і PoE у важкодоступних місцях за допомогою існуючої кабельної інфраструктури.

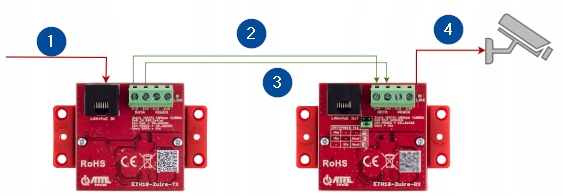

✅ РОБОТА В РЕЖИМІ 1:

Легенда:

  • LAN + PoE
  • 2WIRE
  • 10 Мбіт/с до 1000 м
  • LAN

    • ✅ РОБОТА В РЕЖИМІ 2:

    Легенда:

  • LAN + PoE
  • 2WIRE
  • 10 Мбіт/с до 1000 м
  • LAN + PoE

    • ✅ РОБОТА В РЕЖИМІ 3:

    Легенда:

  • DC IN
  • LAN
  • 2WIRE
  • 10 Мбіт/с до 1000 м
  • LAN + PoE
  • Вхід постійного струму 44-56 В

    • ✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

    • Порти LAN: 1 порт RJ45 10 Мбіт/с
    • функції порту - ETH10-2wire-TX:

      - PoE IN (живлення від лінії PoE): ПАСИВНИЙ (до 30 Вт), 802.3at (до 30 Вт), 802.3af (до 15 Вт)

      - PoE ШТИРКИ: 1, 2 (V+/-) 3,6 (V+/-) та/або 4,5 (V+/-) 7,8 (V+/-)

      - POWER (блок живлення): альтернативне джерело живлення для відстежувати, коли немає PoE Vin POWER = 10 ... 56 VDC

      - ДАНІ (2-провідна лінія): передача даних і живлення через 2 дроти

    • функції порту - ETH10 -2wire-RX:

      - PoE OUT (джерело живлення для приймачів PoE): ПАСИВНИЙ

      - ШТИРКИ PoE: 4,5 (V+) 7,8 (V-)

      - POWER (джерело живлення): альтернативне джерело живлення

      - DATA (2-провідна лінія): передача даних і живлення через 2 дроти

    • роз'єми: RJ-45 , гвинт стрічки - дроти 0,32-3,3 мм2 (22-12 AWG)
    • індикація роботи:

      - світлодіодний порт RJ45 (жовтий) - джерело живлення наявне

      - світлодіодний порт RJ45 (зелений) - з’єднання та передача даних у тракті LAN

      - Світлодіод LINK (зелений) – з’єднання та передача даних у 2-провідному тракті

    • захист: захист від перенапруги ( LAN і порти DATA), захист від зворотної полярності (порти POWER), захист від перевантаження при 0,6 A (порт PoE IN ETH10-2wire-TX)
    • Довжина 2-провідного кабелю:

      - макс. відстань ETH10-2wire-TX до ETH10-2wire-RX (роз'єми DATA): < 1000 м - 2 одиночних розкручених дроти

      - макс. відстань передачі даних і живлення PoE залежить від типу, довжини і перерізу використовуваних кабелів. Наявність інших проводів у маршруті кабелю та додаткові непрямі з’єднання значно впливають на стабільність передачі.

    • довжина мережевого кабелю: < 100 м (відстань SWITCH PoE до ETH10-2wire-TX) , < 100 м (відстань ETH10-2wire-RX для PoE RECEIVER)
    • конструкція корпусу: полікарбонат
    • рівень захисту: IP20
    • робоча температура: -25°C ...+65 °C
    • напруга живлення: Vin PoE = 30 ... 56 VDC Vin POWER = 10 ... 56 VDC (ETH10-2wire-TX); Vin = 10 ... 56 В постійного струму (ETH10-2wire-RX)
    • вихідна напруга: VoutDATA=Vin (ETH10-2wire-TX), Vout = Vin (ETH10-2wire-RX)
    • контроль живлення (ETH10-2wire-RX): перемички - відповідно до таблиці конфігурації (на останній сторінці посібника та на етикетці)
    • споживана потужність: 1,35 Вт (уся доріжка)< /li>
    • розміри: 51 x 51 x 22 мм (обидва пристрої мають однакові розміри)
    • вага: 0,025 кг (обидва пристрої мають однакову вагу)
