Універсальний контролер температури з виходом керування та тривоги, NO: TC372

• Універсальний вимірювальний вхід: Pt100, термопари J, K, S, T, E,
• Діапазон вимірювання до 1600°C
• Встановлення в отвір 71 x 29 мм (стандарт)
• Положення: ВКЛ. - ВИМК з гістерезисом або P, PI, PD, PID
• Автоматичний вибір параметрів PID
• Режим роботи: нагрівання та охолодження< /li >
• 1 контрольний вихід + 1 вихід сигналізації

Контролер температури з універсальним термометричним входом. Призначений для роботи з датчиками опору Pt100 і термопарами J, K, S, T, E.

Вибір входу, діапазон індикації та параметри сигналізації програмуються користувачем. Користувач може вибрати один з двох методів керування: точний PID з функцією автоматичного налаштування (регулятор сам вибирає налаштування для «навчаючої» системи) або традиційний увімкнення /off ( ON-OFF) з регульованим гістерезисом.

Контролер оснащено реле або виходом контролю напруги для реле SSR (реле за замовчуванням, SSR за домовленістю - додаткова плата за це опція: 15 злотих) і релейний вихід тривоги

Діапазон вимірювання (вибір у меню контролера):

• Вхід: Діапазон індикації:

датчики опору:

• Pt100: -200...+600°C

термопари:

• K (NiCr-NiAl): -30...+1300°C
• J (Fe-CuNi): -30...+900°C
• T (Cu-CuNi): -200...+350°C
• S (Pt10Rh-Pt): -50...+1600°C
• E (NiCr-CuNi): -30...+700°

• Датчики опору: Pt100 (2 або 3-провідні)
• Термопари: J, K, S, T, E< /li>
• Точність вимірювання: ±0,5% від діапазону
• компенсація холодного спаю: автоматична +/-0,1°C/1°C< /b >
• Період вибірки: 0,5 с.
• Роздільна здатність індикації: 0,1°C або 1°C
• Дисплей: LED, 4 цифри, висота 10,1 мм

Метод регулювання:

• PID з функцією автоматичного налаштування
• ON-OFF з гістерезисом

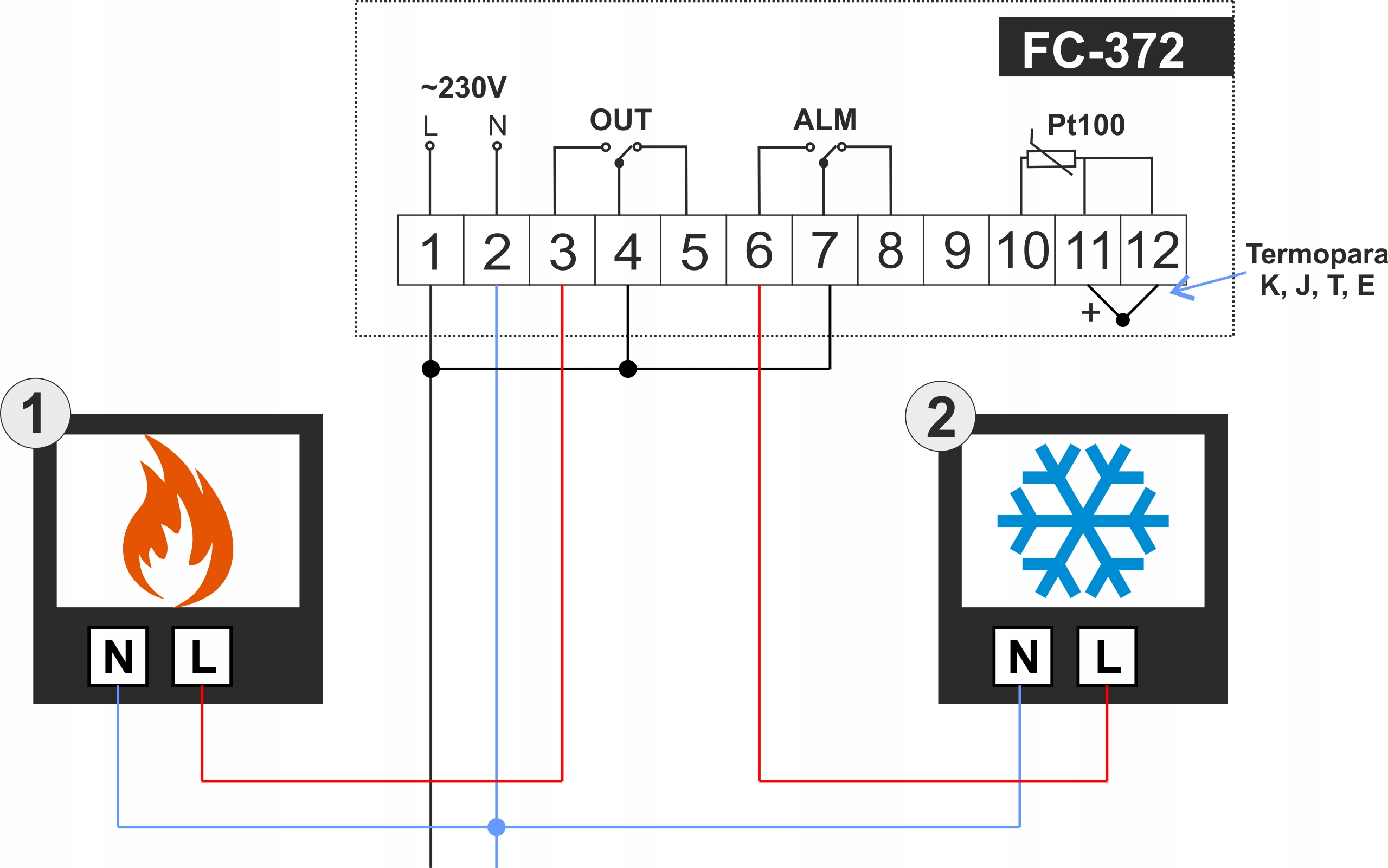

Керуючий вихід:

1. Гвинтові клеми

2. Монтажний кронштейн (тиск для монтажної панелі)

3. Прокладка

1. Сигналізація роботи виходу тривоги

2. Сигналізація роботи керуючого виходу
