КОД ПРОДУКЦІЇ: ven рекуператор aeris next 350 l vv tr

Рекуператор aeris next 350 l vv tr + монтаж

Предметом аукціону є утилізатор тепла AERISnext з параметрами, вказаними в назві аукціону з послугою монтажу (ПДВ 8%).

Пропозиція включає:

• пристрій - рекуператор
• встановлення кваліфікованими монтажниками Oxywent
• підключення пристрою до існуючої установки на відстані не більше 3 м
• перший запуск
• встановлення вимірювань продуктивності за допомогою сертифікованого анемометра
• інструкції з використання

Пропозиція не включає:

• з'єднувальні елементи - доступні на нашому веб-сайті, інші аукціони
• монтажні матеріали - доступні на інших наших аукціонах

Умови виконання замовлення:

• ціна приладів в сумі брутто з урахуванням ставки ПДВ 8% тільки для фізичних осіб для житлових цілей, які мають корисну площу менше 300 м2, відповідно до вимоги, визначені ст. 41 розділ 12 б Закону про ПДВ

Технічна інформація:

AERISnext - Назва пристрою

350/450/600 - Максимальна номінальна ефективність, гарантована виробником у м3/год.

R-Установка налаштована на заводі для припливного та витяжного повітря праворуч.

L - Пристрій налаштовано на заводі з припливним і витяжним повітрям ліворуч.

TR - Пристрій має чотири з'єднувальні патрубки, які можна повертати .

VV - Установка встановлена ​​на заводі з попереднім нагрівачем.

ERV - Установка встановлена ​​на заводі- оснащений ентальпійним теплообмінником ERV (обмінник з рекуперацією вологи).

Стандарт - блок з обмеженим контролем без можливості встановлення OptionBox, GWC, вторинного нагрівача, вологості та датчики вуглекислого газу та контролер ComfoSense C (лише контролер ComfoSwitch).

*Стандартна версія недоступна для AERISnext 600

Особливості рекуператора AERISnext:

• протиточний теплообмінник з ККД 90-94% (в залежності від моделі)
• інтелектуальна система програмування та регулювання роботи рекуператора
• економічні вентилятори постійного струму
• модулюючий автоматичний байпас
• модулюючий попередній нагрівач зі змінними робочими параметрами
• номінальна продуктивність установки: 600 м³/год
• можливість підключення контролера ComfoSense C або ComfoSwitch C
• можливість керування рекуператором через дисплей, розташований у корпусі рекуператора
• li>
• керування польською та англійською мовами (на вибір)
• естетичний корпус із захистом від полікарбонатної кришки від небажаного доступу та відсік для інструкції з експлуатації рекуператора
• чудова внутрішня ізоляція зі спіненого поліпропілену (EPP) ідеально гасить звуки та теплоізолює
• дуже тиха робота
• ізольовані монтажні шпильки з фіксованим розташуванням
• можливість бездротового керування (RFZ)
• можливість підключення грунтового теплообмінника до повної версії рекуператора ( через модуль підключення OptionBox)
• можливість підключення холодильної установки ARTIC (тільки для AERISnext 600)
• повна версія рекуператора AERIS 450 працює з датчиком CO2 і датчиком вологості (через модуль OptionBox)
• у повній версії можна підключити вторинний нагрівач AERIS Eno (через модуль OptionBox)
• включено два складчасті багаторазові фільтри G4 в обладнанні AHU
• можливість використання фільтрів F7 з вищим класом фільтрації (для алергіків)
• співпраця з глобальним стандартом інтелектуального управління будівлею KNX

Розміри:

• AERISnext 350:

Загальна інформація:

Рекуператори AERISnext створені на основі 75-річного досвіду голландських інженерів у виробництві вентиляційних установок. Це наступне покоління рекуператорів AERIS, які представлені на польському ринку вже понад 10 років.

Рекуператори AERISnext є основним елементом збалансованої системи припливно-витяжної вентиляції з рекуперацією тепла. У цій системі забруднене повітря видаляється, серед іншого: з кухонь, туалетів і ванних кімнат, а свіже відфільтроване повітря ззовні надходить у кімнати, вітальні та спальні. Ефективність рекуператорів AERISnext 600 дозволяє використовувати їх як в односімейних і житлових будинках, так і в невеликих громадських будівлях.

Житло:

Бічний корпус пристрою виготовлений із сталевого листа з покриттям, пофарбованого в сірий колір RAL 7046. Передня частина панелі керування виготовлена ​​з ABS-пластику білого кольору RAL 9003. Доступна додаткова кришка дисплея, яка захищає від небажаного доступу ( наприклад, дітьми), виготовлений з полікарбонату. Пристрій має відділення для інструкції з експлуатації на передній частині блоку управління. Монтажні з’єднання Ø180 мм (внутрішній розмір) і Ø200 мм (зовнішній розмір) виготовлені з поліпропілену.

Вентилятори:

Рекуператор оснащений інноваційним і енергозберігаючі радіальні вентилятори постійного струму RadiCal® від Ebm-papst, які знижують рівень шуму та споживання енергії. Вентилятори оснащені накладкою FlowGrid, яка направляє та оптимізує потік повітря до рекуператора та знижує рівень шуму.

Фільтри в рекуператорі AERISnext:

Пристрій стандартно оснащений 2 складчастими фільтрами багаторазового використанняз класом фільтрації G4. Спосіб їх кріплення забезпечує ідеальну герметичність і легку заміну без використання будь-яких інструментів. Фільтри мають гофровану структуру, завдяки чому їхня поверхня значно збільшена в порівнянні з вентиляційними установками старого типу, що забезпечує дуже ефективну фільтрацію повітря в рекуператорах AERISnext.

Метод вимірювання зносу фільтра:

Прилад оснащений системою нагадування про заміну фільтра на основі даних про кількість відфільтрованого повітря.

Фільтр замінюють після фільтрування певної кількості м3 повітря або через 6 місяців (залежно від того, що настане раніше). Таким чином, попередження з’явиться раніше, якщо потік вентиляційного повітря високий.

Теплообмінник нового покоління з великою площею рекуперації:

Протиточне тепло теплообмінник з моделлю форм на ідеальному блискучому крої з додатковою - порівняно зі старими рекуператорами AERIS - висотою теплообмінника 100 мм. Виготовляється з високоякісного полістиролу або сополімеру поліетилену і поліефіру (обмінник ERV). ККД до 94% і до 85% (теплова ефективність версії ERV) згідно стандарту PN-EN 13141-8:2014-09.

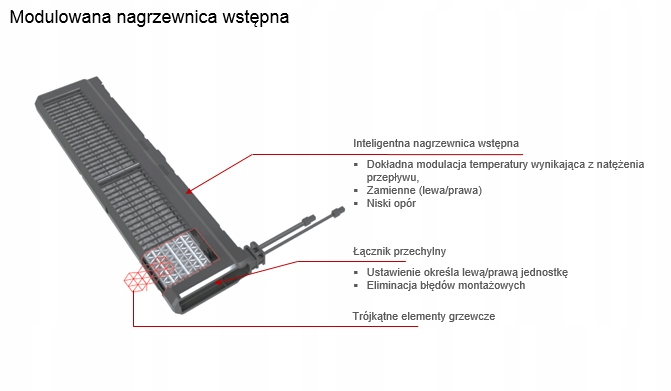

Система захисту від замерзання з модульованим попереднім нагрівачем:

Кожен рекуператор AERISnext оснащено інтелектуальним попереднім нагрівачем, який автоматично вмикається та вимикається, а його потужність пристосовується до кількості проточної води повітря. Обігрівач нагріває зовнішнє повітря, завдяки чому конденсат, що конденсується в теплообміннику, не замерзає. Трикутні елементи збільшують поверхню нагріву, а інноваційна структура мінімізує опір повітряному потоку.

Програмування рекуператорів:

• AERISnext 350:

Програмування AERISnext 350 здійснюється через дисплей на корпусі рекуператора. Ним можна керувати за допомогою дисплея на корпусі, контролера ComfoSense C (повна версія рекуператора) або контролера ComfoSwitch C (повна та стандартна версія).

Також можна підключити бездротові контролери RFZ. до AERISnext 350 (панель керування повинна бути оснащена контролером ComfoSense C, який має вбудований приймач радіосигналу RFZ).

• AERISnext 450:

Рекуператори AERISnext 450 програмуються через дисплей на корпусі рекуператора, контролер ComfoSense C (повна версія рекуператора) або ComfoSwitch C (стандартна версія). До них також можна під’єднати бездротовий контролер RFZ (таким чином панель керування має бути оснащена контролером ComfoSense C, який має вбудований приймач радіосигналу RFZ).

• AERISnext 600:< /li>

Рекуператори AERISnext 600 програмуються за допомогою дисплея на корпусі рекуператора, контролера ComfoSense C або ComfoSwitch C. До них також можна підключити бездротовий контролер RFZ (панель керування повинна бути оснащена з контролером ComfoSense C, який має вбудований приймач радіосигналу RFZ).

Модульований байпас:

Рекуператор AERISnext 350 забезпечує оптимальний комфорт завдяки за допомогою спеціального байпаса, який називається байпасом, який при активації направляє все повітря за межі теплообмінника. Байпас повністю автоматичний і плавний. Завдяки силіконовому клапану він герметичний, а його робота забезпечує підвищений комфорт подачі повітря в рекуператорах AERISnext.

Датчики в рекуператорі AERISnext і технології FlowControl®:

Кожен рекуператор AERISnext оснащено датчиками вологості, тиску та температури для оптимізації потоку повітря. Їх вимірювання визначають роботу байпасу та попереднього нагрівача та залежать від наданих на даний момент параметрів атмосфери. Завдяки поточним вимірюванням також визначається співвідношення між коефіцієнтом вентилятора та потоком повітря, і вентилятор може плавно реагувати на будь-які зміни. Коефіцієнт віяла коригується лише на середньо- та довгострокові коливання. У разі короткочасних коливань він враховує лише значні коливання та виправляє роботу лише на їх основі.

Технологія FlowControl® зменшує втрати тепла під час вентиляції, запобігає будь-якому пошкодженню конструкції через вологи та значно спрощує введення в експлуатацію AHU монтажником. .

Технологія, що використовується в рекуператорах AERISnext: об’ємна та масова витрати повітря:

По порядку для досягнення максимальних параметрів рекуперації тепла використовуються розрахунки при запуску рекуператора AERISnext для об'ємної витрати повітря (м3/год). Однак, коли рекуператор робить остаточні внутрішні розрахунки та баланси, їхньою основою є масовий потік повітря (кг/с).

Маса потоку припливного повітря та потоку витяжного повітря мають бути однаковими, але :

• при температурі повітря 20°C: 150 м3/год означає 180 кг/год
• при температурі повітря 0°C: 150 м3/год означає 194 кг/год

Під час запуску рекуператорів, які не роблять вищевказаної різниці, вимірюється об’ємна витрата повітря, що означає, що протягом року різниця мас може становити до 8% (!), що спричиняє небажані коливання ефективності рекуперації тепла.

У рекуператорах AERISnext ефективність рекуперації тепла постійно висока, незалежно від погодних умов.

Висока тепловий комфорт без будь-якого регулювання: технологія кліматичної адаптації в AERISnext:

Завдяки автоматичному визначенню пори року рекуператор сам вирішує відкрити чи закрити байпас. Рішення приймається не на основі комфортної температури, встановленої користувачем на контролері рекуператора (як це було в попередніх версіях рекуператора AERIS), а на основі середньої зовнішньої температури за останні 5 днів (RMOT = Running Середня температура зовнішнього повітря).

Відведення конденсату:

Завдяки байонетним з’єднанням забезпечується швидке та безвідмовне підключення рекуператора при завжди потрібному крутному моменті. гарантований. Ущільнювальна кришка завжди щільно закрита.

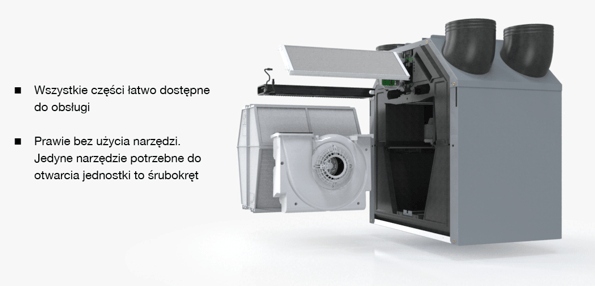

Простий доступ без використання спеціалізованих інструментів для обслуговування рекуператора AERISnext.

Об’ємний і масовий потік повітря: обидві технології використовуються в AERISnext.

Під час запуску ComfoAir Q (для моделей AERISnext 450 і 600) основою є об’ємний потік повітря (м3/год), але основою для внутрішніх розрахунків і балансування в пристрої є масовий потік повітря (кг/с).

Для досягнення максимальної рекуперації тепла маса припливного повітря та витяжного повітря ПОВИННА бути однаковою, проте:

• при температурі повітря 20°C: 150 м3/год означає 180 кг/год
• при температурі повітря 0°C: 150 м3/год означає 194 кг/год

Висновок:

Під час запуску доступних на даний момент пристроїв вимірюється об’ємна витрата повітря, що означає, що протягом рік різниця в масі може становити до 8% (!), що спричиняє небажані коливання ефективності рекуперації тепла.

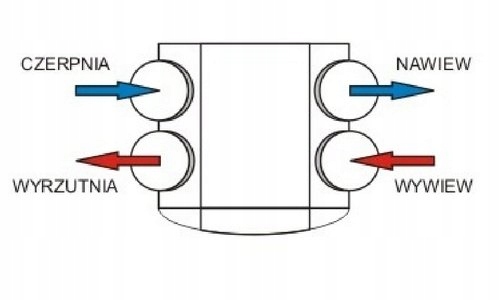

Версії рекуператора AERISnext 350 право-ліво:

Кожен рекуператор AERISnext у правій версії (R) можна перепрограмувати на ліву версію (L) – деталі в посібнику користувача.

Повні версії рекуператорів AERISnext 600 можна замовити в правій ( R) або ліва (L) версія. Пізніше можна змінити версію в межах даного пристрою: з R на L і навпаки. Для цього потрібно змінити положення попереднього нагрівача та перепрограмувати агрегат.

ПРАВИЛЬНА ВЕРСІЯ означає розміщення припливних і витяжних каналів (що йдуть у будівлю) з правого боку пристрою, а припливно-витяжні канали зліва.

ЛІВИЙ ВАРІАНТ означає розміщення припливно-витяжних каналів (що йдуть в будівлю) з лівого боку пристрій, а також впускний і витяжний канали праворуч.

Рекомендації щодо встановлення:

• рекуператор і вентиляційна установка повинні бути встановлені відповідно до загальних стандартів і будівельних норм, а також норм щодо електропостачання, каналізації , а також відповідно до рекомендацій, що містяться в технічній та експлуатаційній документації,

• місце монтажу повинно забезпечувати вільний доступ до повітроводів, роз’єму відводу конденсату (крім для версії ERV), живлення роз’єму та вільний доступ спеціаліста з обслуговування до пристрою під час проведення сервісних робіт,

• у приміщенні повинні бути наступні роз’єми: роз’єм 230 В/50 Гц (потрібна подвійна розетка із заземленням на відстані 1 м від місця встановлення агрегату), з’єднувач для відведення конденсату DN 32 мм,

• рекуператор повинен знаходитися в ізольоване приміщення, де температура вище 0°C незалежно від зовнішніх температур,

• відвід конденсату повинен бути захищений від замерзання та обладнаний сифоном,
< /ul>
• систему вентиляції не можна підключати до кухонної витяжки,

рекомендуємо встановлювати рекуператор у підвісному варіанті на стіну (стіна з мінімальним навантаженням) 200 кг/м²) або в стоячому варіанті на спеціальній основі.
