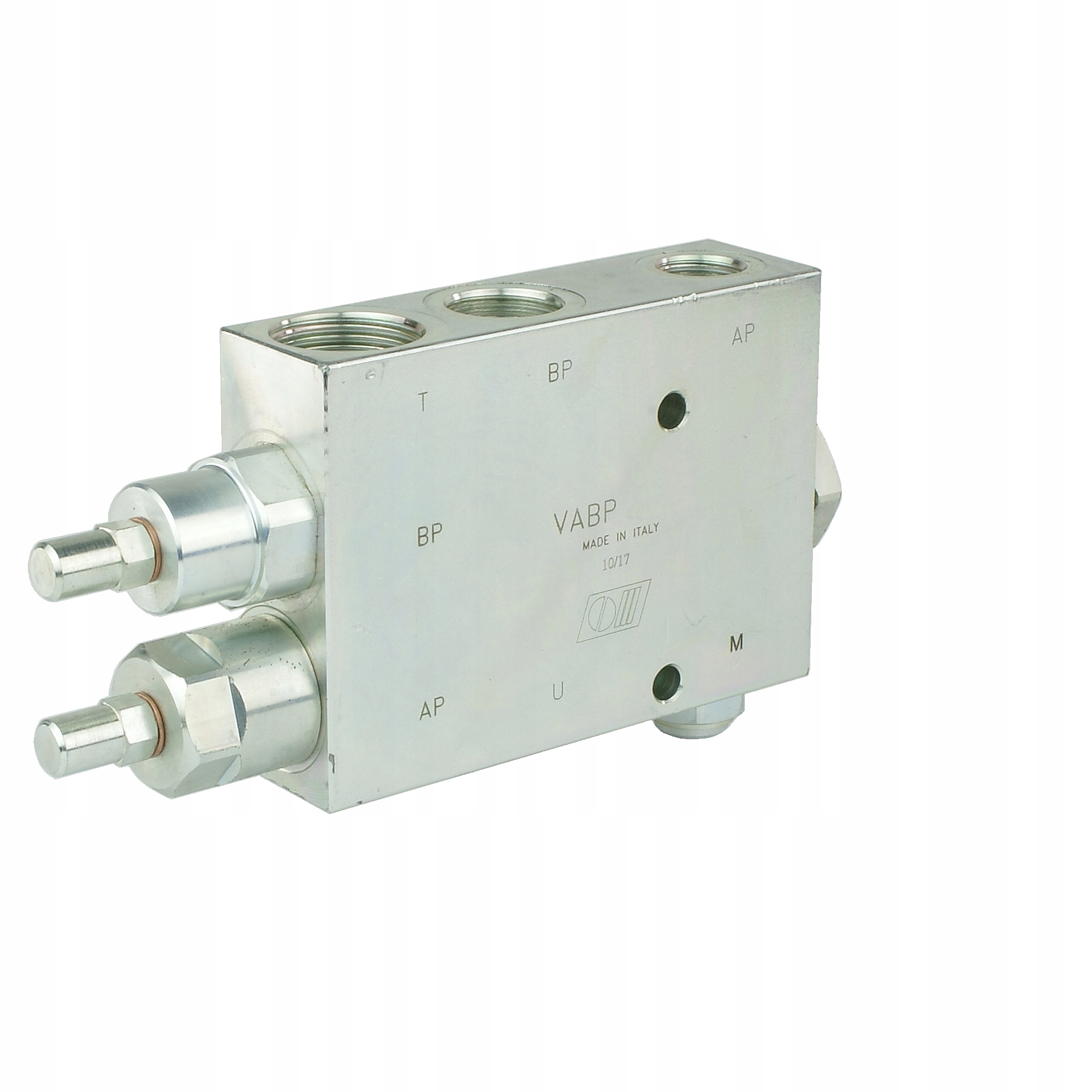

зняття гідравлічного клапана

vabp 1/2 "50 л/хв + 30 л/хв

Виробництво:

Оригінальний італійський продукт від Oleodinamica Marchesini, символ: VABP 1/2 "; 1.35.11.015

Використання та принцип дій:

має широке використання в гідравлічних системах у сільському господарстві, садах, лісовому господарстві, будівництві, будівництві та широко зрозуміло промисловість. приймач. Після досягнення встановленого тиску потік з більшого насоса викидається на передачу. З цього моменту одержувач живить менший насос, який працює при більш високому тиску, при цьому споживає менше енергії. до лінії повернення, з цього моменту привід поширюється завдяки невеликому насосу, який встановлений на високий Тиск

Привід уповільнює вихід. /p>

підключити bp до Насоси з більшим потоком, підключіть AP до насоса з меншим потоком, підключіть до до приймача, наприклад, циліндр, підключити t Лінія повернення, підключіть m до датчика тиску

ємність:

• Максимальний потік ВР: 50 л/хв
• Максимальний потік AP: 30L/хв
• Максимальний потік t: 80L/хв

Конструкція:

• Кількість гідравлічних отворів у тілі: 4 (+1 для манометра тиску)
• Внутрішні нитки в тілі [BSP]: bp: 1/2 ''; ap: 3/8 "; t: 3/4"; u: 1/2 "
• Матеріал корпусу: оцинкована сталь
• Вага: 2,342 кг

Діапазон тиску:

Клапан має два клапани переповнення, регулювання тиску є індивідуальним для кожного насоса, клапан здійснюється за допомогою ручки. Налаштування за допомогою лічильника. 330BAR

Тип масла та тип масла:

• Допустима температура навколишнього середовища: -40 C до +60 C
• Допустима температура масла: -15 C до +80 C
• Тип масла: Гідравлічне масло на основі мінеральної олії

гідравлічна діаграма VABP клапана (фото):
