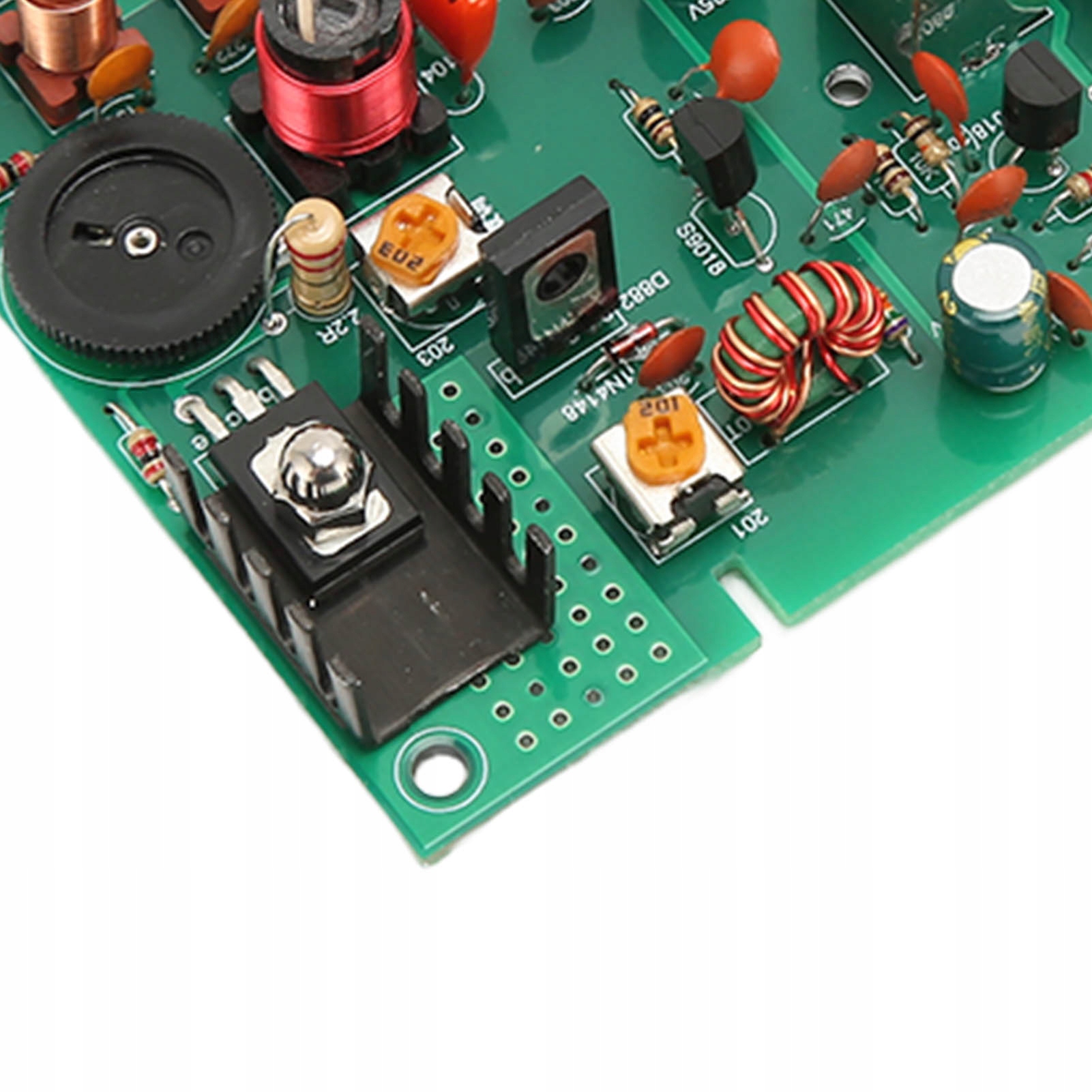

Середньо хвильова радіопередавач AM
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 10
Заказывая «Радиопередатчик средней волны AM», вы можете быть уверены, что данное изделие из каталога «Остальные» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Функція: 1. Посилення звуку: R2, R3 для резистора доступу до джерела звуку, потенціометр обсягу SW1, система звукового підсилювача IC1, звукові конденсатори C9, C11, C12, C12, C12, C12, C12, C8, C8, D1 Індикатори потужності.
2. Source of oscillation: Q1 consists of a oscillatory circuit of the transformer modulating a common base, generating high-frequency signals with the same amplitude, and the CV regulation can be set at a frequency of 530-1600 kHz, R10, C19 for network with positive feedback, C18 for high abductors circuit, C16 power filtering and high frequency bypassing, C17 power фільтрація; R7, R8, R9 для резистора поляризації.
3. Високочастотне зміцнення: Q2 Q1 додаткове посилення високочастотного амплітудного сигналу, C20 для з’єднання, високої частоти C21 C21, R11, R12 для поляризаційного резистора, B2 для індукції високої частоти індукції широкосмугової індукції. B2 Вторинна висока частота вихідної напруги.
4. Модуляція високої частоти: C22, C23 Звукові конденсатори, регулюйте SW3, щоб отримати відповідну звукову напругу, резистор негативного зворотного зв'язку R15, SW2, резистор поляризації R14, регулюйте SW2, щоб покращити якість звуку.
5. Мережевий фільтр: L2, L3, C26, C27 Для мережі нижньої Pass фільтрують високу гармоніку, щоб форма хвилі була схожа на синусоїдальну, що відповідає антену.
. Середньо хвильова радіопередавач Am
Специфікація: Тип статті: Набір радіопередавача на середніх хвилях
Матеріал: PCB
Блок живлення: 9V2A DC, інтерфейс 5.5, внутрішній позитивний та зовнішній негатив (переконайтеся, що власний живлення)
Частота передачі: 530-1600 кГц (м. Мідна хвиля)
HF потужність на відстані 5-10 метрів.Antenna: You can use a household with a diameter of 1.5 or 2.5 square millimeters and a length of 2-5 meters (you should buy on your own)
sound input: 3.5 mm at both ends, included in the set accessories for the disc
sound source: CD, desktop computer, mobile phone, etc. Medium -woven radio enthusiasts, for students studying wireless signal generation, Принципи звукової модуляції передавача AM.
. Середньо хвильова радіопередавач Am
Список пакетів: 1 x Передавач
1 x Гвинтовий пакет
1 x Посібник користувача
1 x звуковий кабель
. Середньо хвильова радіопередавач Am
