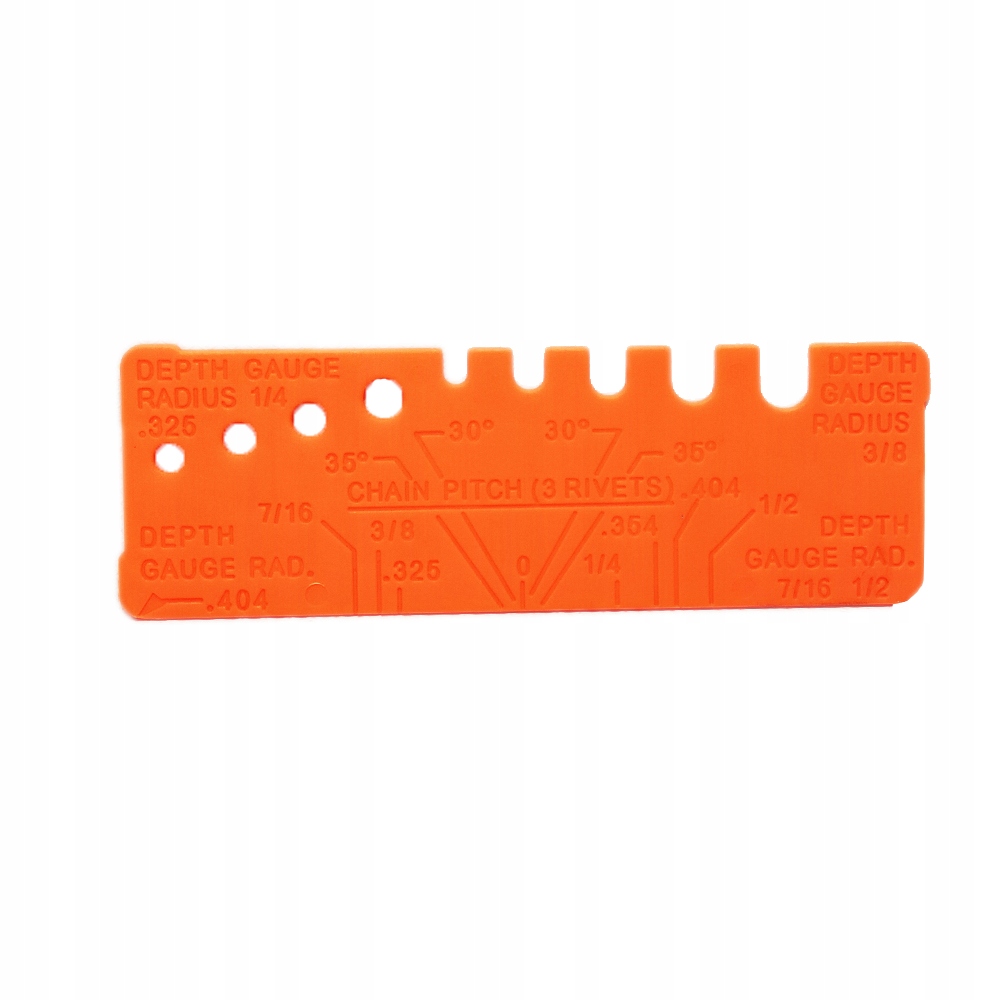

Спеціалізований шаблон різання ланцюга

Шаблон сервісу для вимірювання шкали ланцюга.

Thanks to it we can thoroughly measure the appropriate jump between the rivets:

• 1/4 "
• 3/8"
• .325 "
• like:
  • Selecting the right shield for the type of chain
  • adjustment of the limiter depth
  4

Як виміряти ланцюг різання до пилки?

A: Шкала ланцюга різання

Шкала ланцюга різання - тобто відстань між осейами першої та третьої нитки (де завгодно в ланцюговій пилці), розділеній на два, і виражено в дюймах. Шкала для всіх елементів системи різання (ланцюг, направляючі та барабани зчеплення) повинна бути однаковою.

Завдяки шаблону ми можемо легко обчислити відповідну шкалу стрибків/ланцюга

b: кількість комірок, що ведуть

Число, що рухається в канавці напрямного. Їх кількість залежить від довжини використовуваного напрямного та, за винятком ланцюгів з непарною кількістю направляючих клітин, вдвічі більше, ніж зуби, що різають ланцюг.

C: Товщина клітин, що ведуть

Товщина направляючих клітин - вимірюється в частині клітини, що входить у канавку направляючого. Стандартна товщина клітин для ланцюгових пил становить: 1,1 мм (0,046 ") | 1,3 мм (0,050") | 1,5 мм (0,058 ") | 1,6 мм (0,063").

Підрахуйте направляючі клітини

• Останні числа в символі нарізних ланцюгів означають його довжину. Наприклад: 052E / 052x | 056E / 056X | 064E / 064X Позначте ланцюги з довжиною 52, 56 або 64 керівних клітин.
• Клітини, що ведуть, - це гвоздика ланцюга, що рухаються в канавці направки під час роботи пилки. Незалежно від обчислення всіх посилань, що ведуть навколо внутрішнього ланцюга, є найбезпечнішим способом вибору ланцюга правильної довжини.

Хоча ланцюг різання може відповідати моделі вашої пилки, її довжина залежить від довжини передбачуваного направляючого.

Вибрати відповідний ланцюг довжини:

• обов'язково рахувати кількість посилань, що ведуть
• або шукайте спеціальні позначки на посібнику - кількість посилань зазвичай позначається числом поруч із літерами, наприклад "DL"

Як виміряти довжину направляючого?

Виробники Pilarek та аксесуари завжди служать у параметрах робочу довжину путівників та систем різання.

Довжина роботи (DR) виражається в дюймах або сантиметрах і визначає путівники, що виступають з пилки. 15 "означає, що система різання виділяється від пилки до довжини ~ 38 см.

Довжина роботи не дорівнює загальній довжині (постійного струму), який вимірюється від початку до кінця кінчиком кріплення.
