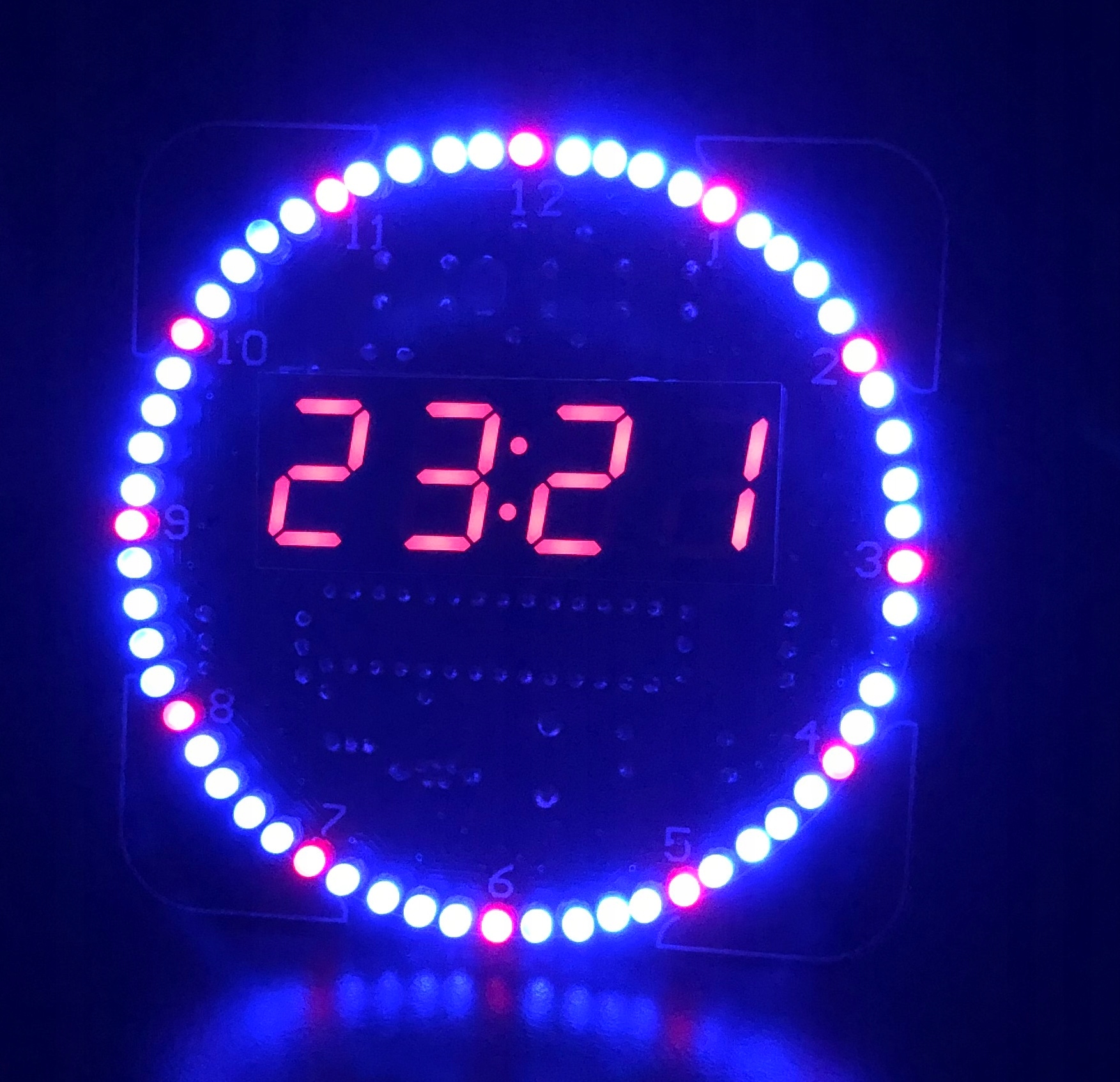

Електронний світлодіодний годинник

для самостійної збірки,

пайки.

ГОДИННИК, СЕКУНДА, ДАТА, ТЕРМОМЕТР, ДВА БУДИЛЬНИКИ

Дуже вражаюче розташування,

світла анімація навколо

кола щиток.

Інструкція з монтажу в електронному вигляді внизу пропозиції.

Час складання системи: 2-3 години.

Функції:

Час, температура, будильники

Шість видів анімації часу, зміна відображення часу та температури з нагадуванням будильника, годинник може автоматично регулювати яскравість циферблата відповідно до навколишнє світло .

Червоний дисплей, гніздо для батареї, яка зберігає час під час відключення електроенергії. Батареї не входять.

Блок живлення 5В через USB, розмір 81 мм х 81 мм,

В набір входить:

Всі елементи, необхідні для складання годинника,

Живлення через USB кабель.< /h2>

Без батарей.

Інструкція:

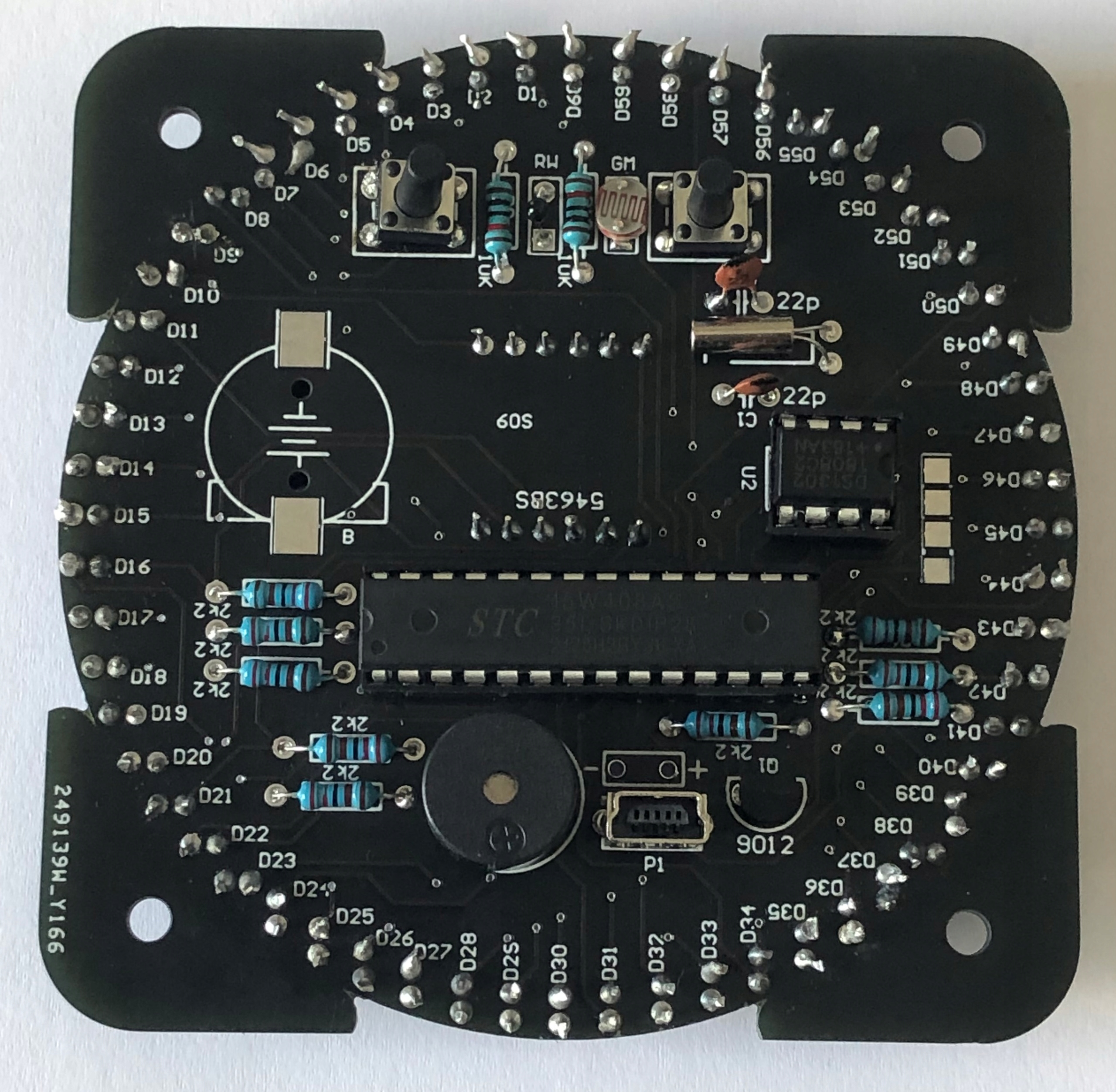

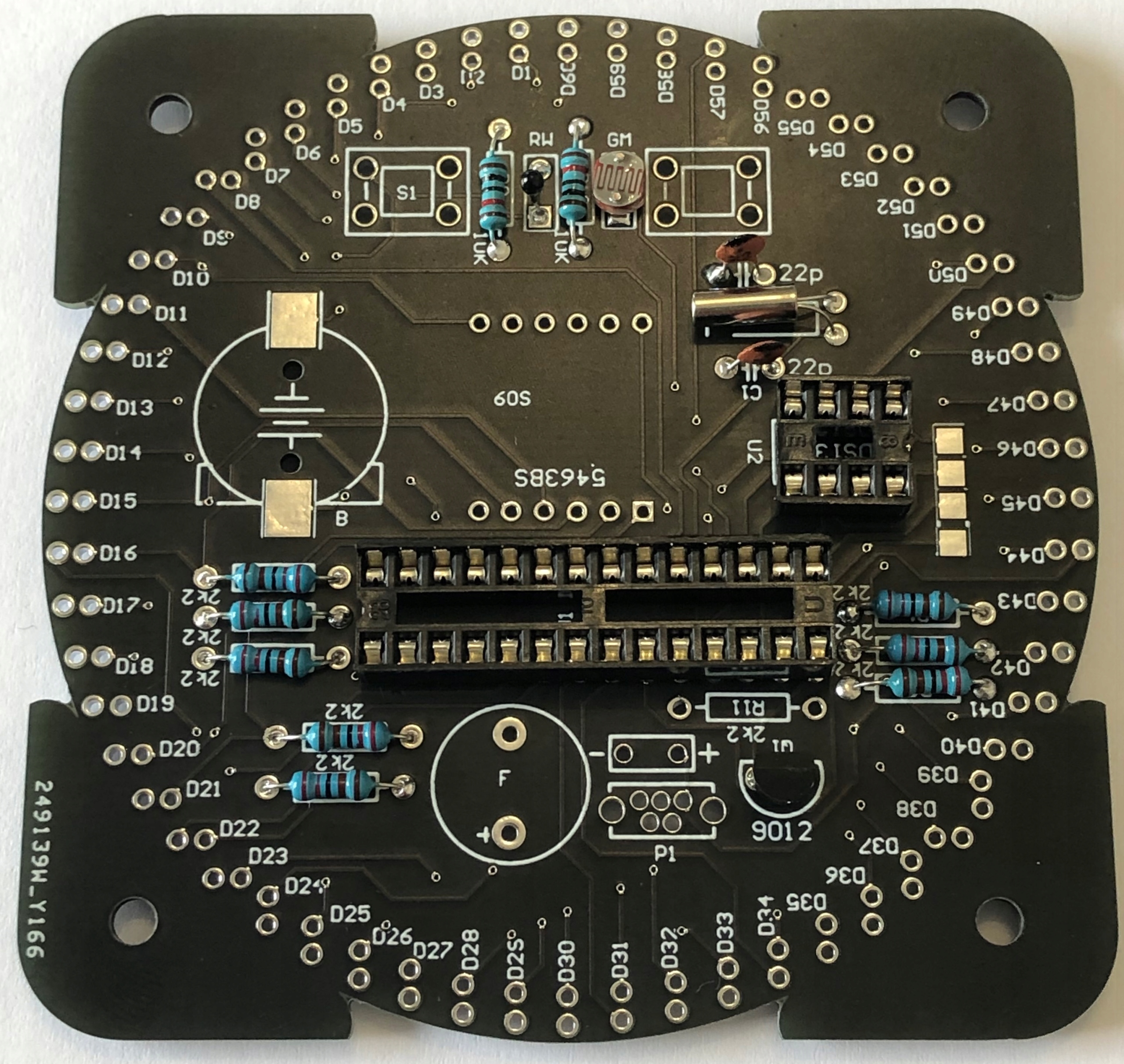

Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти вимірювальним приладом. Порядок складання зазвичай довільний, в залежності від системи спочатку збираємо найдрібніші елементи.

Інструкція по збірці за посиланням:

https://drive. google.com/ file/d/1QLtD42FyouxmPg0OsAv6RdPG7yr4e1dn/view?usp=share_link

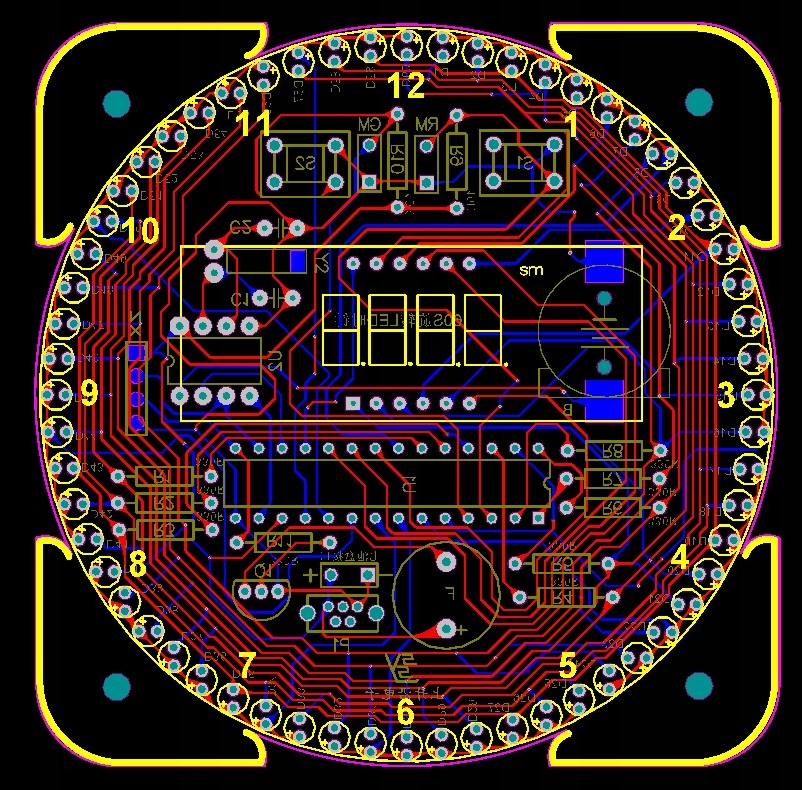

схема друкованої плати в описі аукціон.

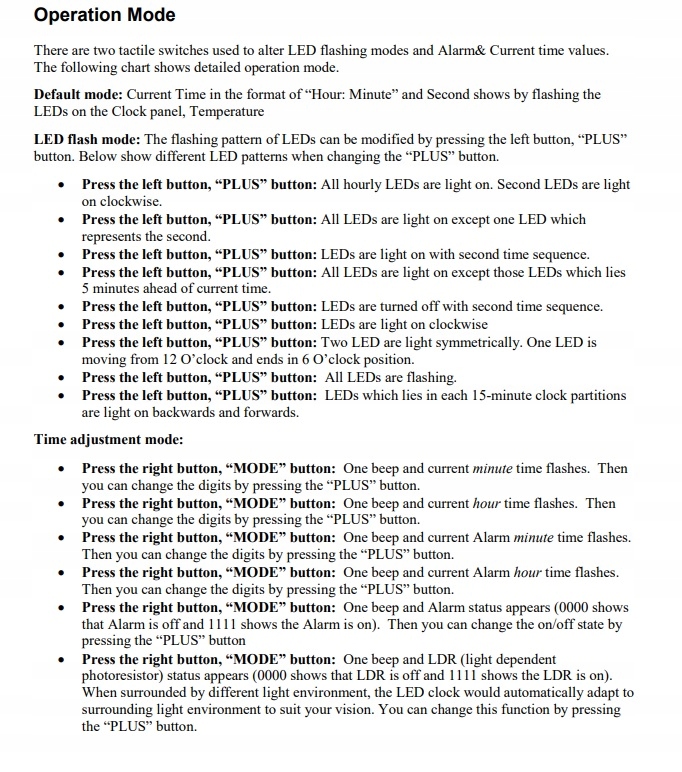

Налаштування

1. Натисніть кнопку №1, щоб змінити стиль обертання наступного індикатора

2. Натисніть кнопку Ні. 2, щоб ввести хвилини налаштування часу. У цей час область дисплея №2 блимає, вказуючи, що можна встановити хвилини часу. У цей момент натисніть кнопку Ні. 1, щоб встановити час у хвилинах.

3. Коли ви натискаєте ні. Знову натисніть кнопку 2, щоб ввести час налаштування, ні. У цей час блимає 1 область дисплея, вказуючи, що час можна встановити, натисніть Ні. 1, щоб встановити час.

4. Знову натисніть кнопку Ні. 2, щоб перейти до налаштування будильника. У цей час область відображення № 1 блимає, вказуючи, що будильник можна встановити, і будильник на цей час встановлено.

5. Знову натисніть кнопку Ні. 2, щоб увімкнути та вимкнути налаштування будильника. У цей час область відображення № 1 і № 2 відображає 1 або 0. У цей час натисніть кнопку Ні. 1, щоб увімкнути або вимкнути будильник. 1 увімкнено, а 0 вимкнено.

6. Знову натисніть кнопку Ні. 2, щоб увімкнути та вимкнути налаштування керування освітленням. У цей час область відображення № 1 і № 2 відображає 1 або 0. У цей час натисніть кнопку Ні. 1, щоб увімкнути або вимкнути керування освітленням. 1 увімкнено, 0 вимкнено

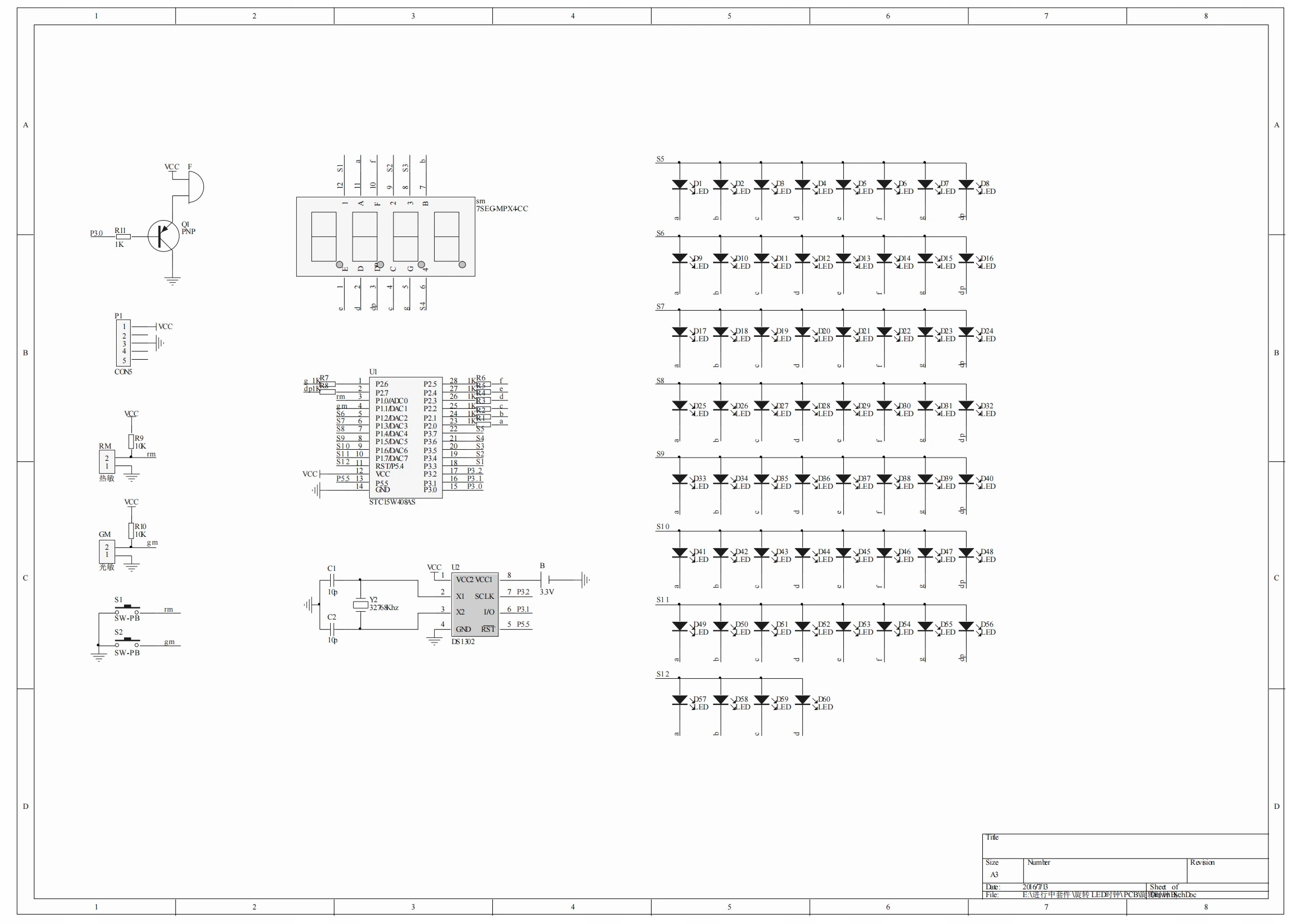

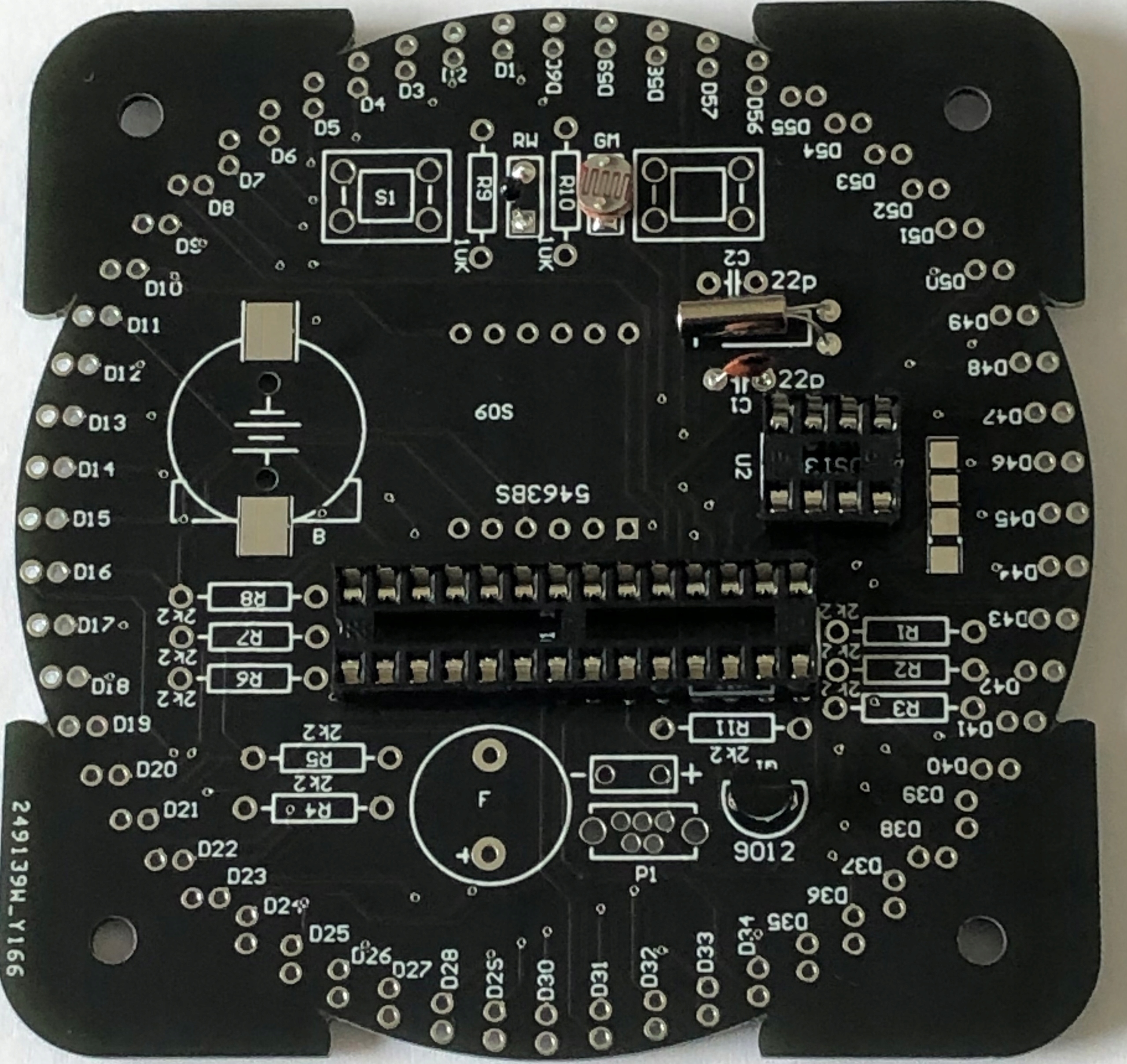

Зберіть систему відповідно до схеми нижче:
